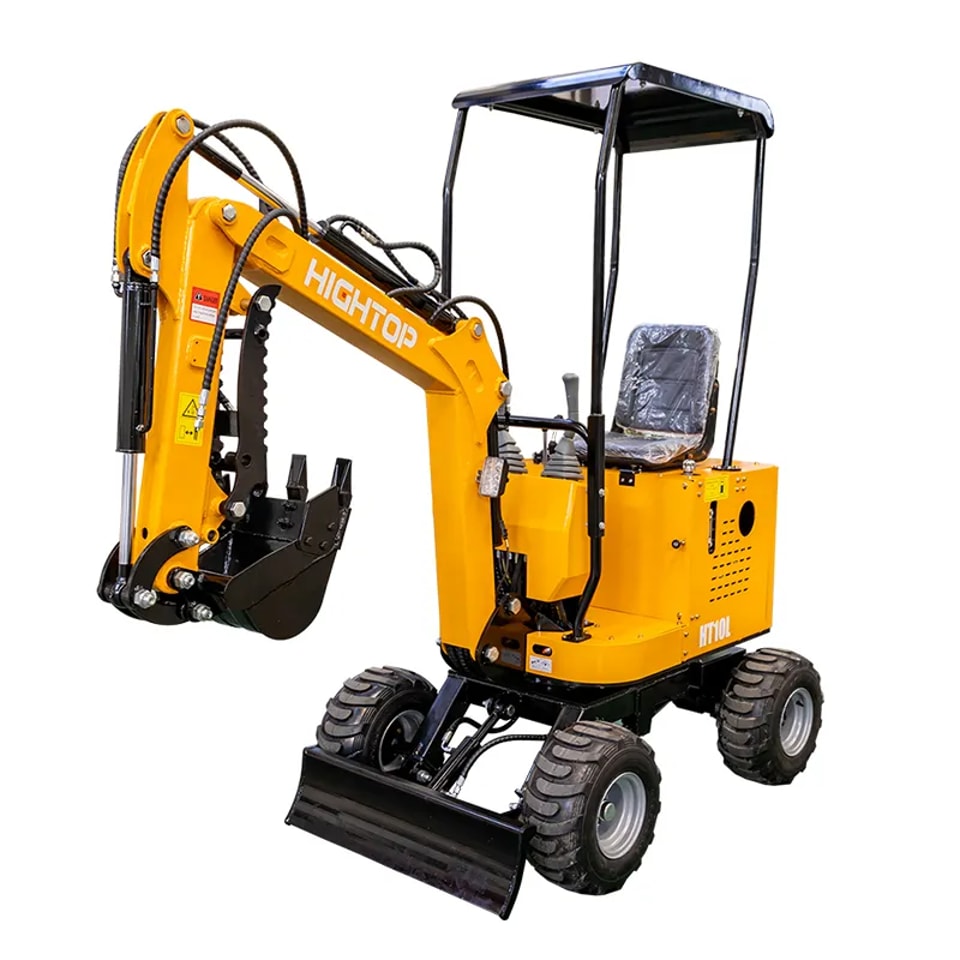

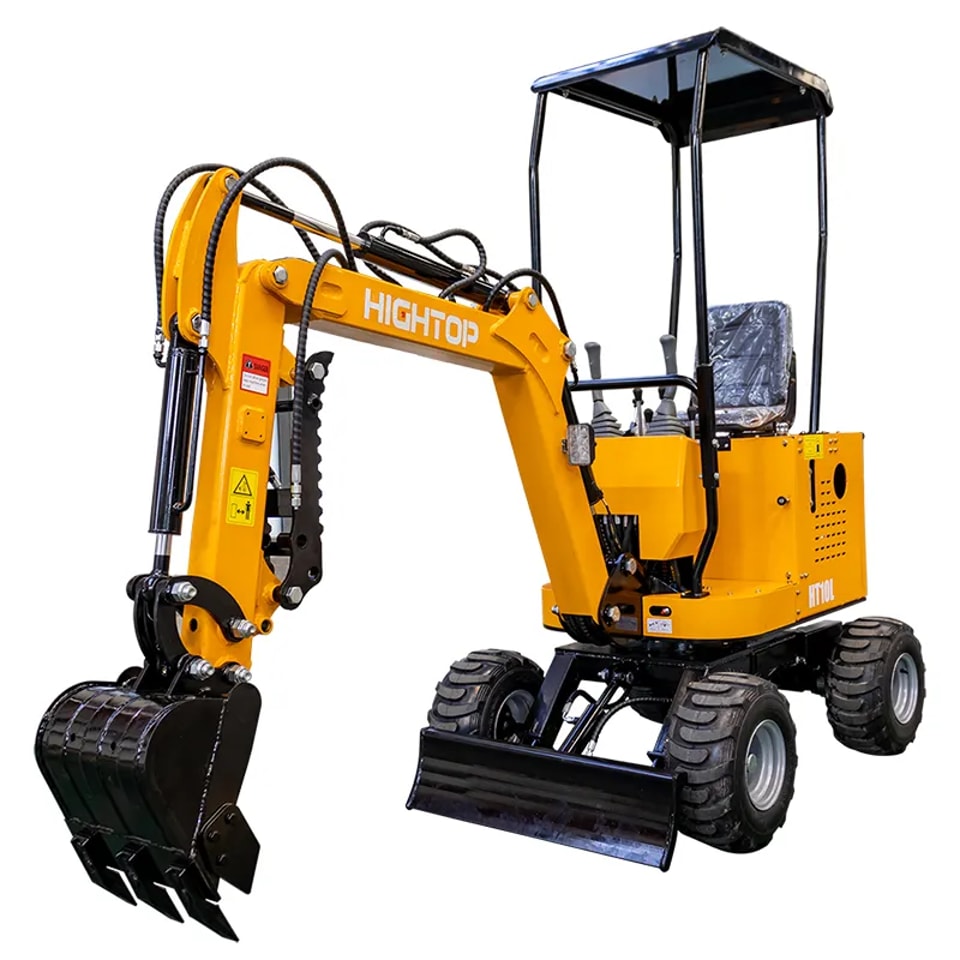

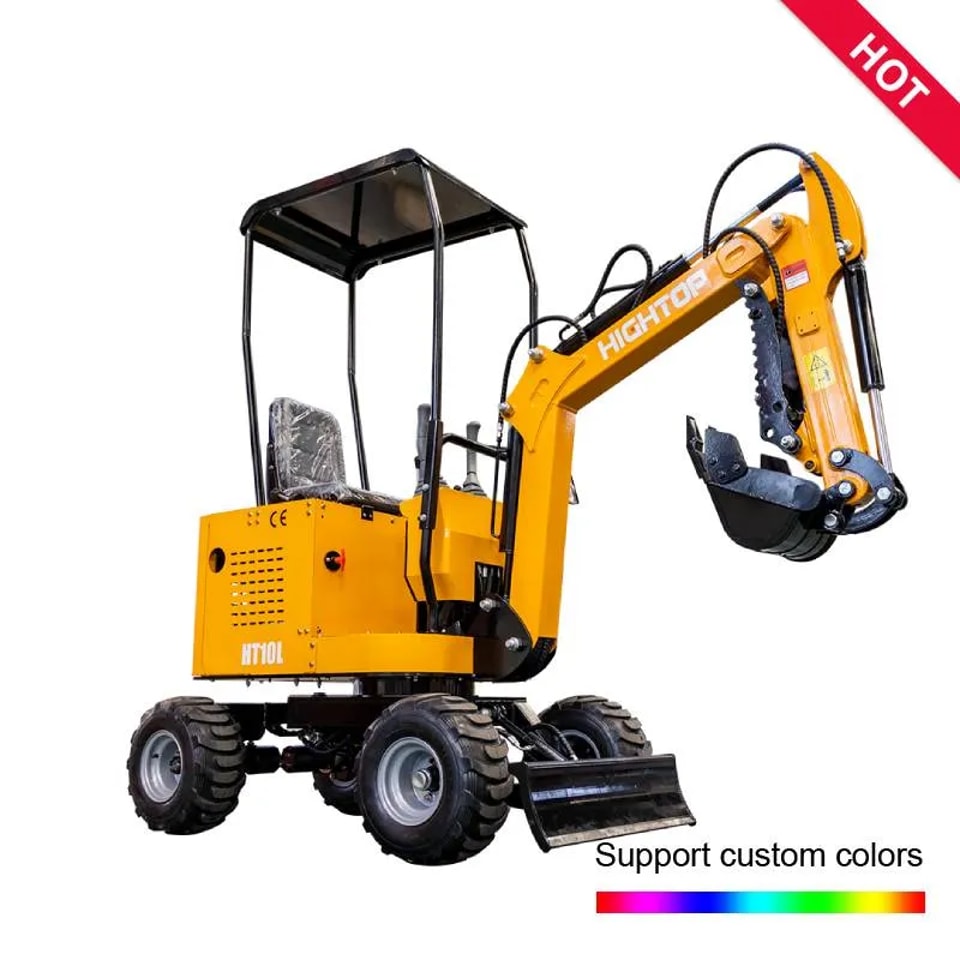

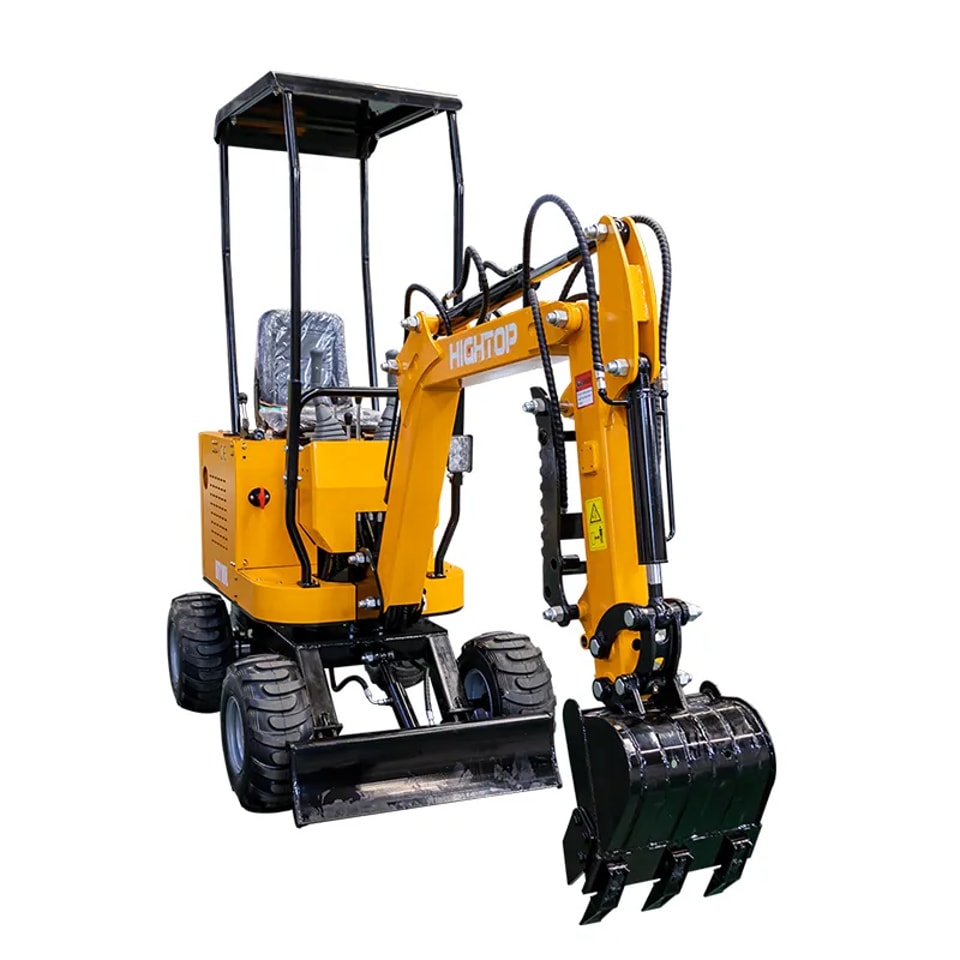

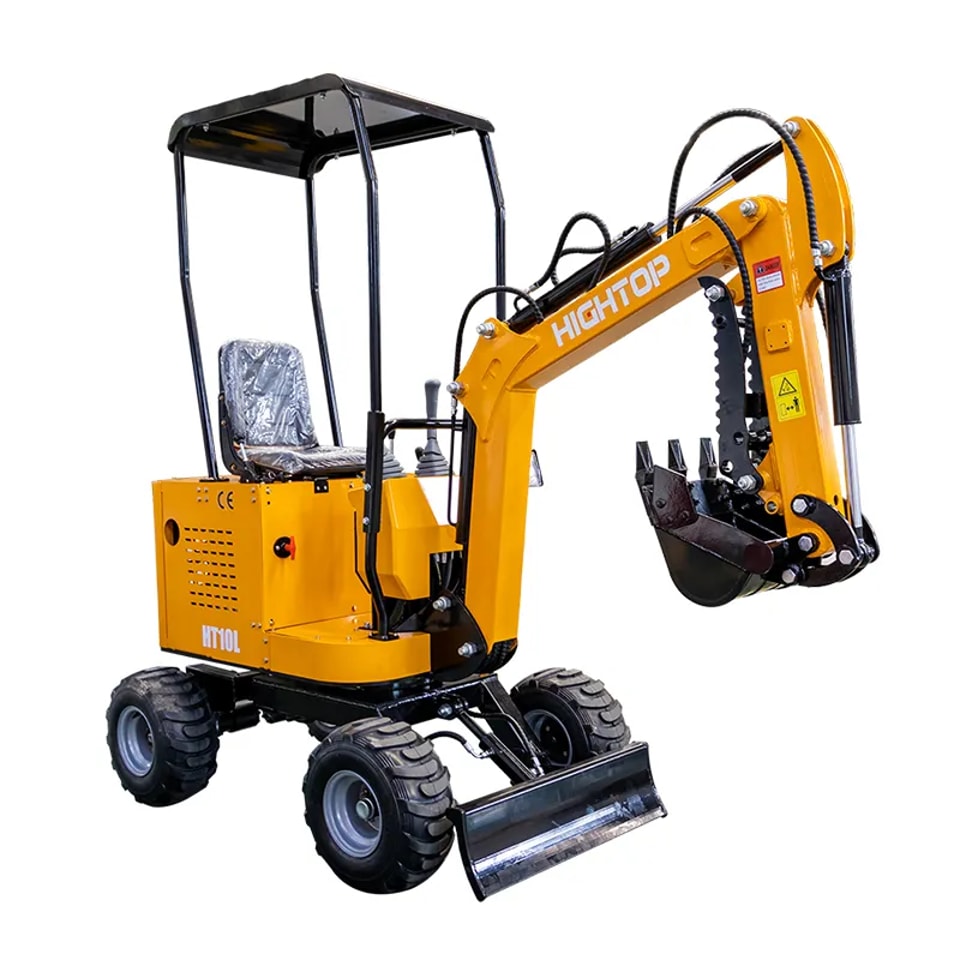

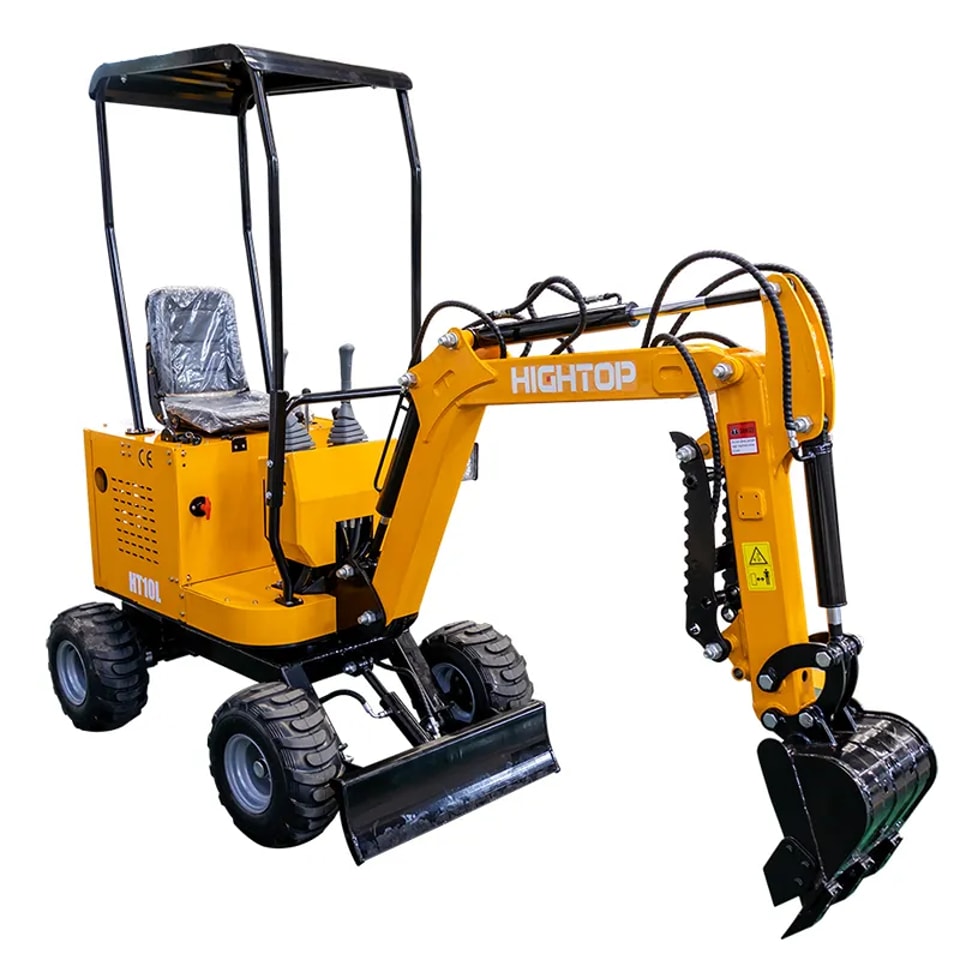

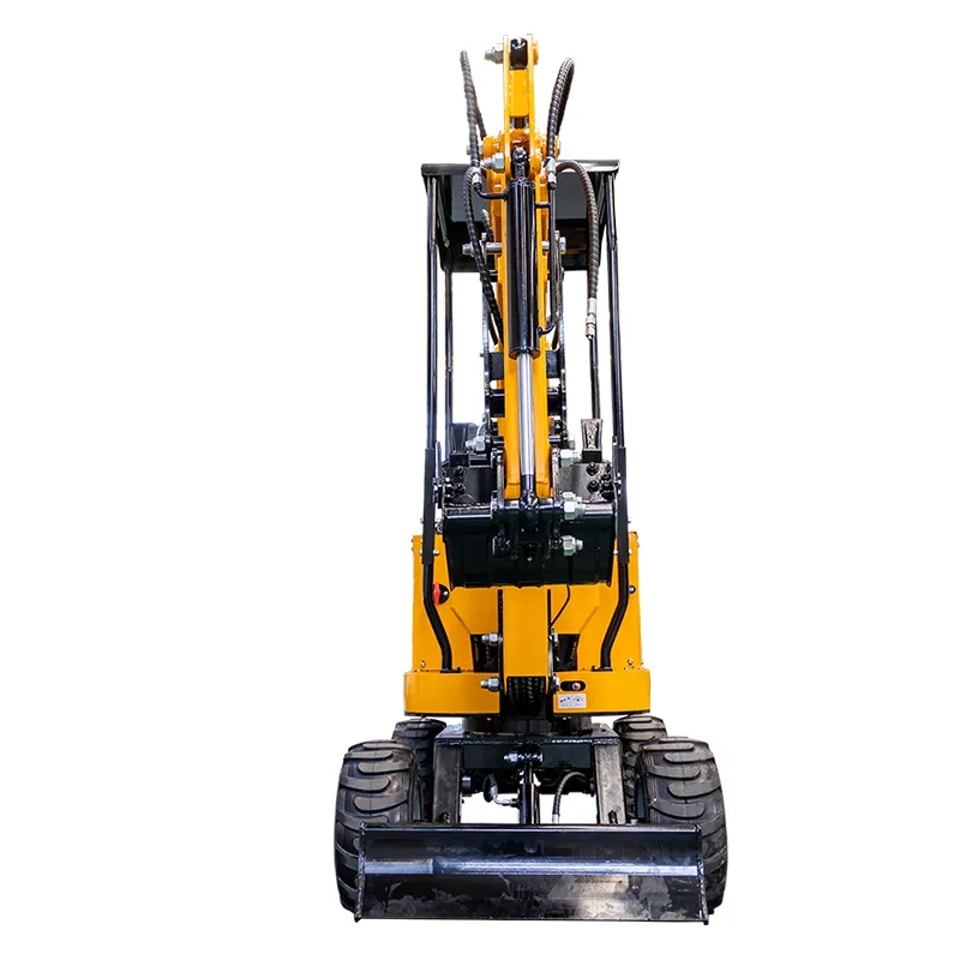

Pelle excavatrice sur pneus HT-10W
Notice de la pelle sur pneus HT-10W
La pelle sur pneus HT-10W est une machine de terrassement équipée de pneus pour ses déplacements. Elle fonctionne selon un principe d’excavation et de déplacement hydrauliques et sert principalement aux travaux d’entretien municipal, aux petits chantiers de voirie et à d’autres travaux de faible envergure. Elle se distingue par sa rotation rapide sur place et le remplacement rapide de l’équipement de travail. Le système hydraulique entraîne les vérins et autres actionneurs par l’intermédiaire d’une pompe principale et d’un distributeur multivoies, tandis que le moteur hydraulique est directement relié à la transmission.
La pelle sur pneus 10W est équipée d’une direction sur les roues arrière et d’une transmission arrière. Son châssis haut facilite le franchissement des terrains irréguliers et réduit le risque de talonnage. La lame de remblayage avant permet de prendre appui au sol pendant les travaux de nivellement et d’excavation, améliorant ainsi la stabilité de la machine lors du creusement.
| HT10 Mini-pelle — tableau des caractéristiques | |
|---|---|
| Dimensions hors tout (unité : mm) | |
| Longueur totale | 2450 |
| Largeur totale | 1030 |
| Largeur supérieure | 750 |
| Hauteur totale (toit de l’auvent / de la cabine) | 2260 |
| Largeur standard des pneus | 215 |
| Garde au sol minimale | 165 |
| Rayon de déport arrière | 765 |
| Distance entre les pneus avant et arrière | 1095 |
| Hauteur de la lame de bulldozer au-dessus du sol | 167 |
| Profondeur de creusement de la lame | 88 |
| Plage de travail (unité : mm) | |
| Hauteur maximale de creusement | 2200 |
| Hauteur maximale de déchargement | 1610 |
| Profondeur de fouille maximale | 1630 |
| Hauteur maximale au rayon de braquage minimal | 2015 |
| Distance maximale d’excavation | 2620 |
| Rayon de braquage minimal | 1065 |
| Caractéristiques de performance | |
| Capacité du godet (m³) | 0.02 |
| Puissance nominale (kW/tr/min) | 10 / 3600 |
| Vitesse de rotation (tr/min) | 14 |
| Aptitude en pente | 30° |
| Force d’excavation du godet (kN) | 10.2 |
| Vitesse de déplacement (km/h) | 5.2 |
| Capacités des réservoirs | |
| Capacité du réservoir de carburant (L) | 6.6 |
| Capacité du réservoir d’huile hydraulique (L) | 12.5 |
| Capacité d’huile moteur (L) | 1.1 |
| Composants principaux | |
| Moteur | Ducar420 |
| Bloc de distributeurs | JX10-01 |
| Pompe à engrenages | PGP5108G3LP |
| Moteur de translation | BM2315 |
| Système hydraulique | |
| Puissance nominale (kW/tr/min) | 10 / 3600 |
| Pression (MPa) | 16 |
| Cylindrée (cm³) | 8 |
| Débit du système (L/min) | 28.8 |
| Vitesse maximale (tr/min) | 3600 |
