Concasseur à mâchoires sur chenilles HTJC-510
Le concasseur à mâchoires sur chenilles Hightop HTJC-510 intervient lors de la première étape du concassage de minerais variés. Il réduit en une seule passe les minerais dont la résistance à la compression ne dépasse pas 240 MPa à une granulométrie moyenne. Applications : carrières de sable et de gravier, mines, mines de charbon, centrales à béton et désulfuration des fumées dans les centrales électriques. Matériaux traités : pierre bleue, pierre jaune, minerai de fer, calcaire, déchets de construction, etc.
E-mail :info009@hightopgroup.com
Téléphone :+86 181 6205 2962
Présentation
Paramètre
Détails
Présentation

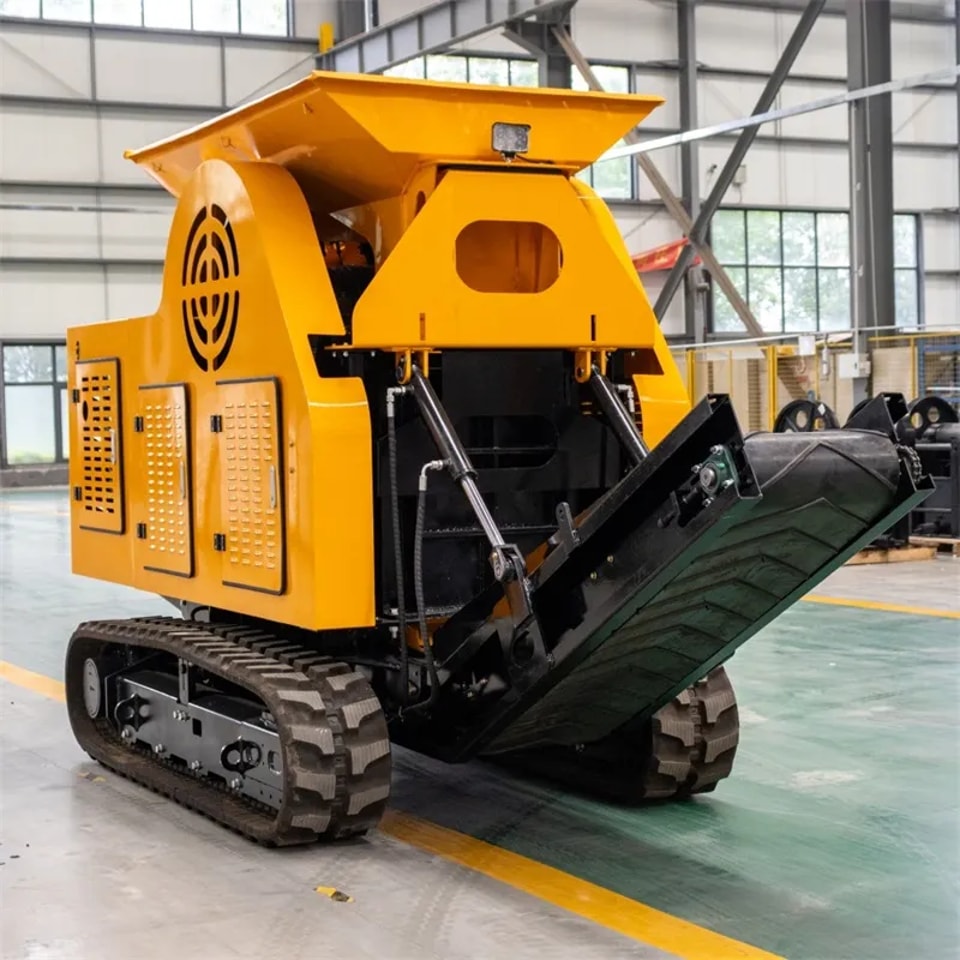

Concasseur à mâchoires sur chenilles HTJC-510
GRANDE CAPACITÉ ET DÉBIT ÉLEVÉ
Avec une trémie de 0,4 m³, une ouverture d’alimentation de 250 × 400 mm et une taille maximale d’alimentation de 230 × 380 mm, ce concasseur offre une capacité de production de 5 à 10 t/h, idéale pour un traitement continu à haut volume. Il produit des granulats homogènes de 20 à 60 mm.
UNE SOLUTION DE CONCASSAGE PRIMAIRE À HAUT RENDEMENT
Le concasseur à mâchoires sur chenilles HTJC-510 est un équipement mobile robuste conçu pour la première étape du traitement des minerais. Il concasse en une seule passe divers minerais présentant une résistance à la compression allant jusqu’à 240 MPa et les transforme en granulats de taille moyenne, tout en alliant puissance et mobilité.
ADAPTÉ À DE NOMBREUX SECTEURS
Le concasseur mobile sur chenilles Hightop convient au traitement du sable et du béton dans de nombreux secteurs, notamment les carrières, les mines de charbon, les travaux publics, les aéroports et les chemins de fer. Il réduit par concassage les blocs de béton, de brique ou de pierre. La granulométrie du produit peut être ajustée en modifiant le nombre et l’épaisseur des rondelles.
MOBILITÉ FLEXIBLE ET FONCTIONNEMENT STABLE

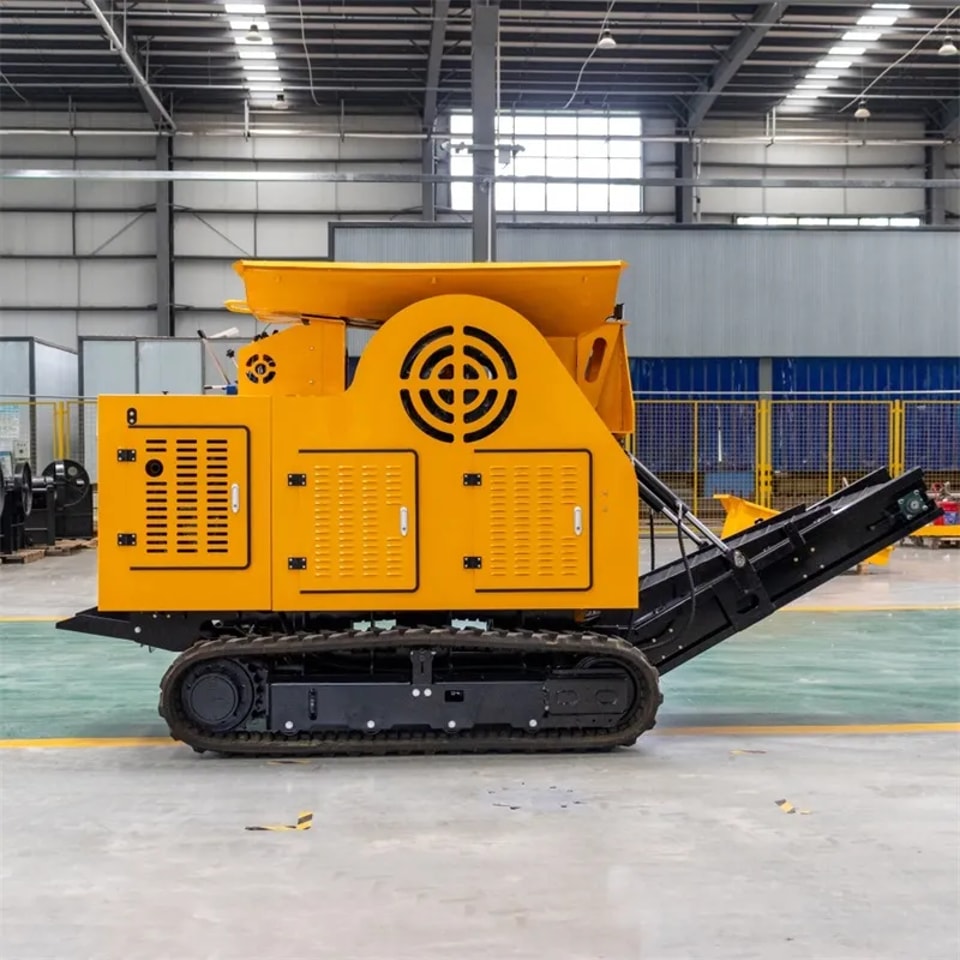

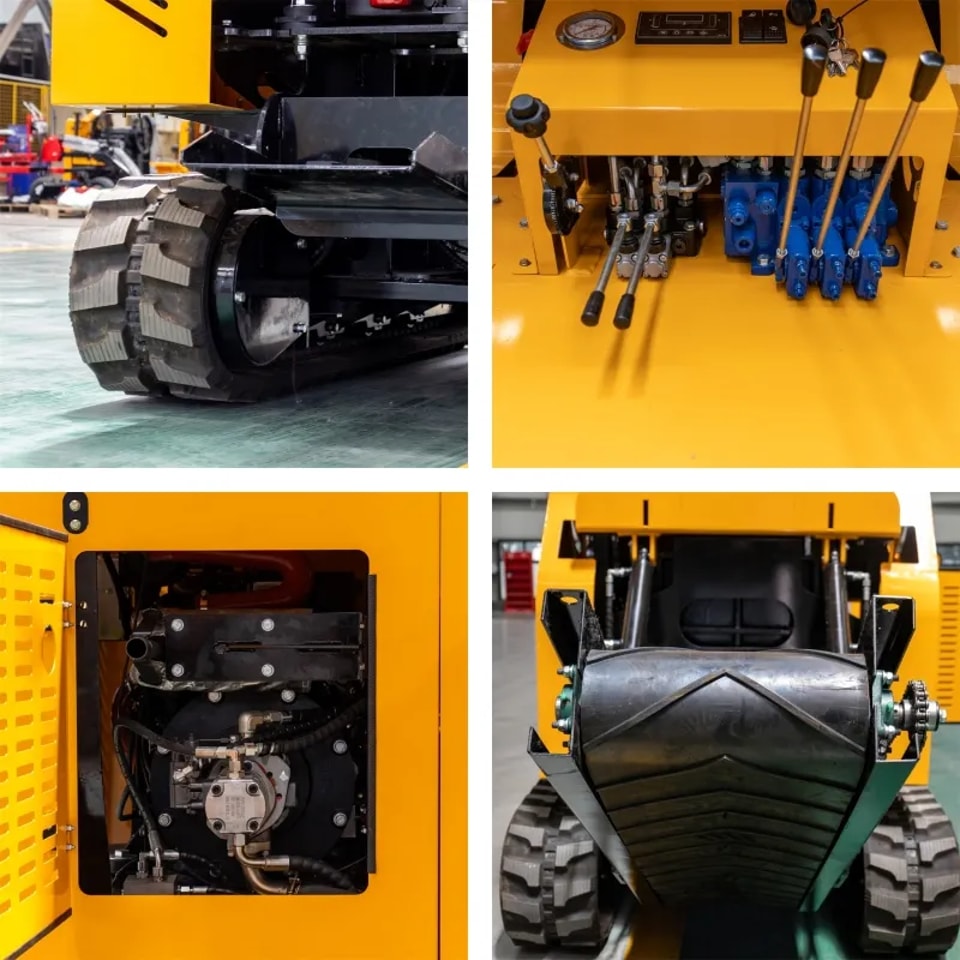

Équipé de chenilles en caoutchouc de 3 008 × 652 × 2,5 mm et d’un système de déplacement hydraulique, il atteint une vitesse de déplacement de 0 à 4 km/h. Il s’adapte à différents types de terrain, notamment aux chantiers accidentés, tout en offrant une grande stabilité. Ses dimensions de travail de 4 050 × 1 450 × 2 050 mm et ses dimensions de transport de 2 750 × 1 450 × 2 050 mm allient espace de travail et facilité de transport.
MOTORISATION FIABLE ET COMPOSANTS DURABLES

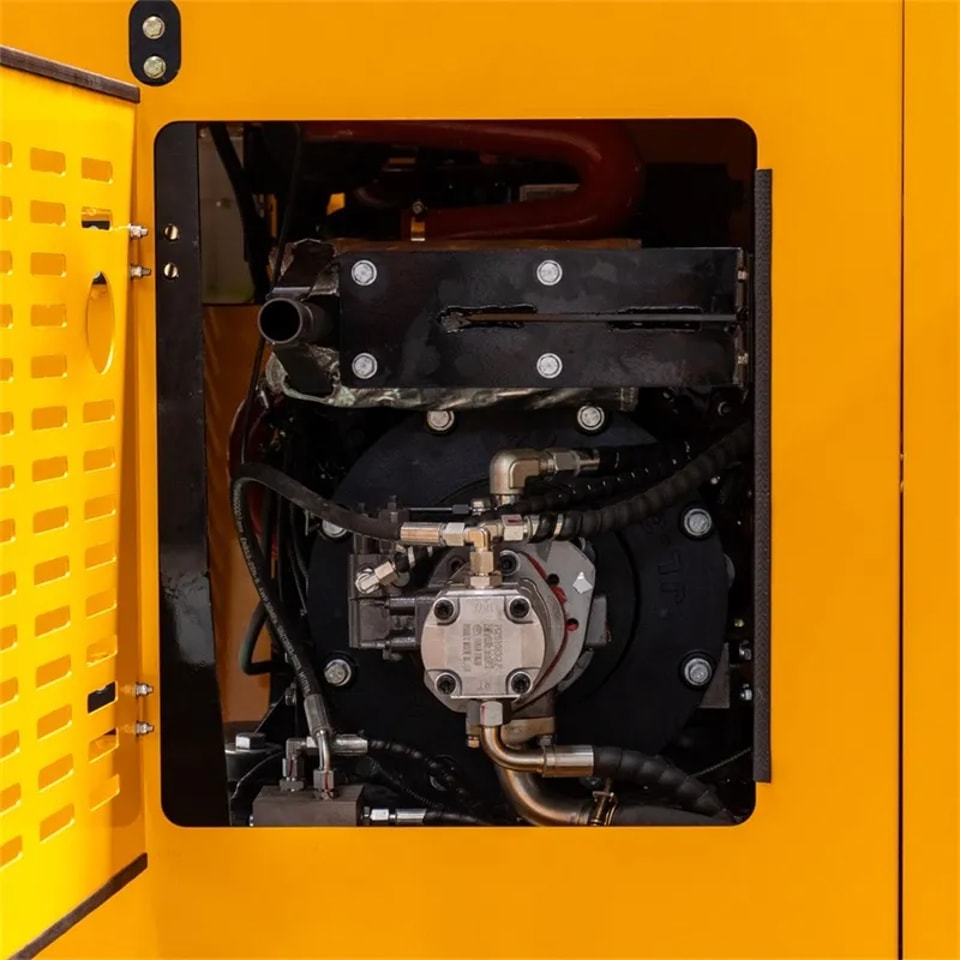

Le concasseur à mâchoires sur chenilles HTJC-510 est propulsé par un moteur diesel Laidong 385 conforme à la norme Euro V, d’une puissance maximale de 19 kW. Son réservoir de carburant de 50 L et son réservoir d’huile hydraulique de 50 L (huile 32#/46#) permettent un fonctionnement continu prolongé. Ses composants essentiels, notamment le mécanisme de concassage à mâchoires lubrifié à la graisse, garantissent durabilité et entretien réduit.
RENDEMENT ÉLEVÉ ET GRANULOMÉTRIE HOMOGÈNE
Structure compacte, moins de pièces d’usure et rendement élevé. Technologie avancée, structure robuste et résistance aux chocs. Grande ouverture d’alimentation, rendement élevé et granulométrie régulière. Concassage puissant permettant un concassage grossier et fin en une seule étape. Teneur en particules en aiguilles ou en plaquettes (poudre) inférieure à 20 %, pour une meilleure efficacité énergétique. Matériaux épaissis, résistants aux chocs et à l’usure.
Paramètre
| Concasseur à mâchoires sur chenilles HTJC510 | |
| Modèle | HTJC525 |
| Dimensions en fonctionnement (mm) : | 4050*1450*2050 |
| Largeur intérieure du panneau vertical (mm) | 400 |
| Dimensions de transport (mm) : | 2750*1450*2050 |
| Largeur extérieure totale du capot de protection (mm) : | 1250 |
| Modèle de chenille (mm) : | 300*86*52.5 |
| Dimensions de l’ouverture d’alimentation (mm) : | 250*400 |
| Taille maximale des matériaux à alimenter (mm) : | 230*380 |
| Volume de la trémie (m³) : | 0.4 |
| Hauteur de déversement (mm) : | 950-1000 |
| Granulométrie du gravier (mm) : | φ20-60 |
| Vitesse de déplacement (km/h) : | 0-4 |
| Spécifications des chenilles : | Chenilles en caoutchouc |
| Capacité de production (t/h) : | 5-10T/h |
| Largeur de la bande transporteuse (mm) : | 400 |
| Mode de fonctionnement et principaux paramètres des accessoires | |
| Mode de fonctionnement de l’équipement : | Distributeur hydraulique à commande manuelle |
| Mode de déplacement : | Chenilles à entraînement hydraulique |
| Modèle du moteur de translation : | Moteur à pistons FTM03C |
| Spécifications de la pompe hydraulique : | Pompe à pistons A10VSO28 |
| Mode d’entraînement de la prise de force : | Moteur hydraulique à pistons axiaux |
| Mode d’entraînement du mécanisme de convoyage : | Moteur hydraulique orbital |
| Méthode de levage du convoyeur : | Vérin hydraulique |
| Méthode de lubrification du mécanisme de concassage à mâchoires : | Graisse |
| Méthode de réglage de la tension des chenilles : | Graissage par graisse |
| Système d’alimentation | |
| Motorisation diesel de série : | Laidong 385（Euro V） |
| Puissance maximale | 19KW/2350 |
| Type et quantité d’huile | |
| Capacité du réservoir de carburant (L) | 50 L |
| Volume d’huile (L) | 4 L |
| Capacité du réservoir d’huile hydraulique (L) | 50 L d’huile hydraulique 32#/46# |
Détails
