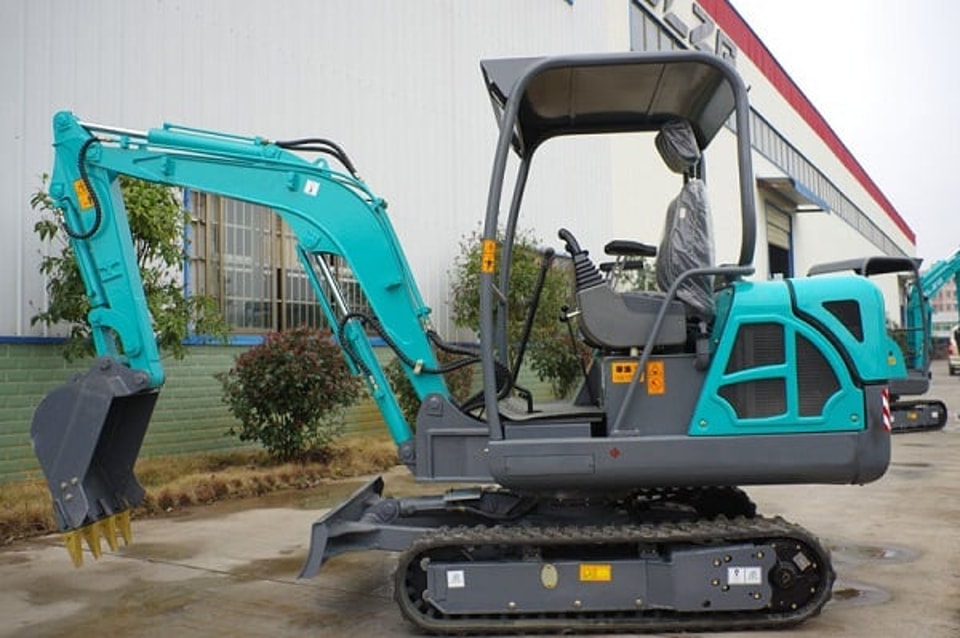

Analyse de l’imagerie acoustique d’une mini-pelle

L’imagerie acoustique est une méthode qui reconstitue l’image d’une source sonore à partir des informations mesurées dans le champ acoustique. En superposant la carte acoustique à l’image réelle de l’objet, on obtient une représentation visuelle de son niveau sonore, facile à analyser. Les couleurs et la luminosité indiquent l’intensité du bruit dans différentes zones. L’imagerie acoustique permet ainsi de localiser et d’évaluer les sources de bruit.

La mesure du champ acoustique utilisée en imagerie acoustique repose principalement sur deux méthodes : la mesure de l’intensité sonore et la mesure par réseau de microphones.

La méthode de mesure de l’intensité sonore consiste à mesurer d’abord le niveau d’intensité sonore en différents points d’une surface fermée, puis à en déduire la puissance acoustique. L’intensité sonore étant une grandeur vectorielle, la mesure dépend principalement des sources sonores perpendiculaires au plan de la sonde. Cette méthode permet donc de réduire efficacement les interférences dues au bruit de fond et aux sources sonores environnantes lors des mesures en champ proche, et d’obtenir des mesures acoustiques de haute qualité. Un réseau de microphones est un système composé de plusieurs microphones disposés selon une géométrie donnée. Il capte simultanément les signaux provenant de différentes directions. En comparant les différences de phase du signal sonore reçues par chaque microphone, il localise la source selon le principe du réseau phasé. Le réseau de microphones permet notamment de filtrer et de réduire le bruit, ainsi que de localiser les sources sonores, améliorant nettement le traitement des signaux et la précision de localisation. Son enregistrement multicanal permet également de traiter les signaux sonores plus en profondeur, par exemple en séparant les différentes sources de bruit.
