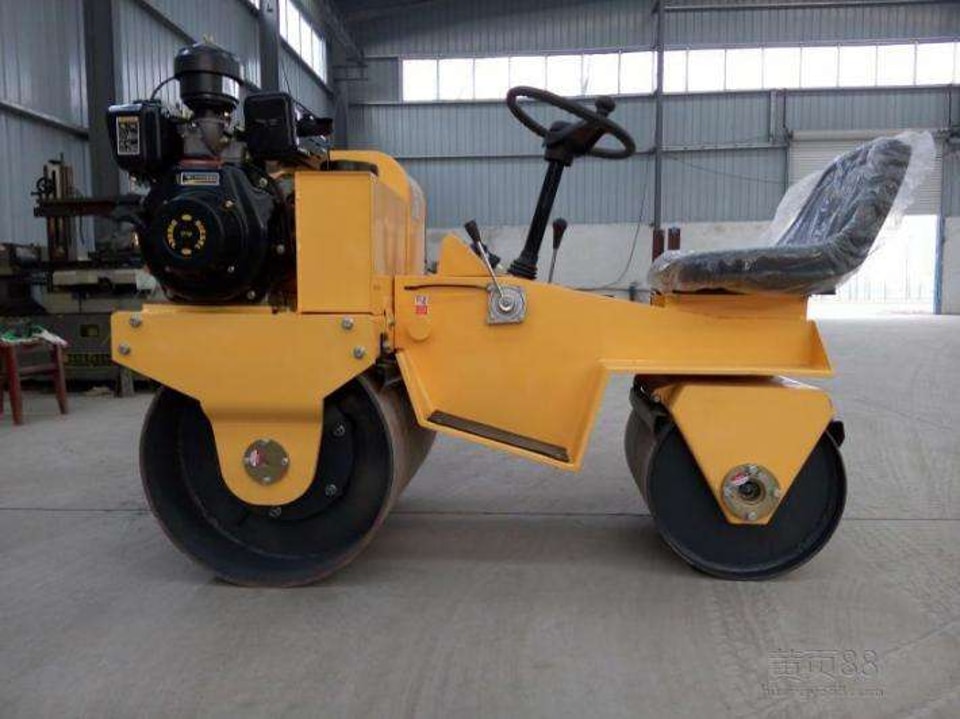

Entretien de la transmission d’un petit rouleau compresseur : guide pratique pour les opérateurs

Si vous possédez ou conduisez un petit rouleau compresseur vibrant, la transmission est l’un des organes les plus importants à entretenir. Négligez les contrôles périodiques et vous risquez des réparations coûteuses et des arrêts imprévus. Ce guide vous explique clairement les principales opérations d’entretien et de vidange, sans jargon.

Pourquoi entretenir la transmission ?

La transmission transmet la puissance du moteur aux roues et au tambour. Elle fonctionne sous de fortes charges, dans la poussière et souvent à haute température. Avec le temps, l’huile se dégrade, les impuretés s’accumulent et les joints s’usent. Un entretien régulier assure le bon fonctionnement de l’ensemble et prévient les pannes soudaines sur le chantier.

La plupart des pannes de transmission sur les petits rouleaux compresseurs peuvent être évitées. Quelques minutes de contrôle régulier peuvent vous faire économiser des milliers d’euros en réparations.

Avant de commencer : les règles essentielles

Que vous vérifiiez le niveau d’huile ou réalisiez une vidange complète, suivez ces règles de base :

• Vérifiez l’huile lorsque la machine est à l’arrêt.Les composants en mouvement projettent l’huile et faussent la mesure. Vérifiez toujours le niveau moteur arrêté et machine stationnée sur un sol plat.
• Faites chauffer l’huile avant la vidange.Faites tourner le rouleau quelques minutes pour réchauffer l’huile de transmission. Chaude, elle s’écoule plus rapidement et entraîne davantage d’impuretés.
• Arrêtez le moteur avant de vidanger l’huile.Si vous devez travailler sous la machine, calez les roues pour travailler en toute sécurité.
• Veillez à ce que tout reste propre.Nettoyez la zone autour du bouchon de vidange avant de le retirer. La saleté qui pénètre dans le circuit agit comme un abrasif.
• Nettoyez le bouchon avant de le remettre en place.Tout débris présent sur le bouchon contaminera l’huile neuve.

Éléments fixes de la transmission : contrôle du niveau et vidange de l’huile

Les éléments fixes de la transmission comprennent la boîte de transfert, la boîte de vitesses et le couple réducteur central du pont moteur. Ils sont équipés d’un bouchon de vidange en partie basse (souvent magnétique) et d’un orifice de contrôle du niveau ou d’une jauge sur le côté.

Contrôle du niveau d’huile

1. Garez le rouleau compacteur sur un sol plat et coupez le moteur.
2. Retirez le bouchon de contrôle du niveau d’huile ou vérifiez la jauge.
3. L’huile doit atteindre le repère ou affleurer le bord inférieur de l’orifice de contrôle du niveau.
4. Si le niveau est bas, ajoutez de l’huile par l’orifice de remplissage jusqu’au niveau requis.

Vidange de l’huile

1. Faites tourner brièvement le rouleau compacteur pour réchauffer l’huile, puis arrêtez le moteur.
2. Retirez d’abord le bouchon de remplissage ou de contrôle du niveau, puis le bouchon de vidange.
3. Laissez l’huile usagée s’écouler complètement dans un récipient adapté.
4. Nettoyez le bouchon de vidange magnétique (retirez les copeaux métalliques).
5. Remettez soigneusement le bouchon de vidange en place.
6. Remplissez avec de l’huile neuve par l’orifice de remplissage jusqu’à l’orifice de contrôle du niveau ou au repère de la jauge.
7. Remettez en place le bouchon de contrôle du niveau et le bouchon de remplissage.
8. Faites tourner la machine et vérifiez l’absence de fuites.

Carter rotatif : contrôle et vidange de l’huile

Les composants rotatifs comprennent les réducteurs planétaires des ponts et la chambre d’huile de l’excitateur de vibration. Comme leurs carters tournent, la procédure est différente.

Contrôle du niveau d’huile

1. Faites tourner le carter jusqu’à ce que l’orifice de remplissage soit en position haute.
2. Ouvrez l’orifice de remplissage et vérifiez que l’huile atteint le bord.
3. Si le niveau est bas, ajoutez de l’huile par l’orifice de remplissage jusqu’à l’orifice de contrôle du niveau.

Vidange de l’huile

1. Faites tourner le carter jusqu’à ce que l’orifice de vidange soit en position basse.
2. Retirez le bouchon de vidange et laissez l’huile s’écouler complètement.
3. Nettoyez le bouchon et remettez-le en place.
4. Faites tourner le carter jusqu’à ce que l’orifice de remplissage soit en position haute.
5. Remplissez avec de l’huile neuve jusqu’à l’orifice de contrôle du niveau.

Entretien de la transmission latérale et de la chaîne

La chaîne de transmission latérale assure la transmission finale de nombreux petits rouleaux compacteurs. Elle supporte de fortes charges et les à-coups au démarrage et au freinage.

• Lubrifiez avant chaque prise de poste.Avant de démarrer le rouleau compacteur, appliquez de l’huile sur les engrenages à l’aide d’une burette.
• Nettoyez chaque semaine.Retirez la poussière et les débris de la chaîne et des engrenages au moins une fois par semaine.
• Effectuez des contrôles réguliers.Vérifiez l’usure, l’allongement ou les dommages. Remplacez les pièces si nécessaire.

Types d’huile recommandés

Foire aux questions

À quelle fréquence faut-il vidanger l’huile de transmission d’un petit rouleau compresseur ?

La transmission doit être nettoyée et l’huile vidangée au moins une fois par trimestre (tous les 3 mois). Effectuez toujours cette opération lorsque l’huile est chaude : faites tourner la machine quelques minutes avant la vidange.

Quelle huile utiliser pour la transmission ?

Utilisez de l’huile pour engrenages SAE 90 pour la transmission. Le tambour vibrant utilise de l’huile moteur diesel SAE 30 (classe CD), et le circuit hydraulique de l’huile hydraulique anti-usure ISO VG 68. Consultez le manuel de votre machine pour confirmation.

Pourquoi l’huile doit-elle être chaude avant la vidange ?

L’huile chaude s’écoule plus facilement et entraîne davantage de contaminants en suspension hors du circuit. L’huile froide est plus épaisse et laisse des boues et des débris derrière elle.

Quelle est l’erreur la plus courante lors de l’entretien de la transmission ?

Ne pas nettoyer la zone autour du bouchon de vidange avant de le retirer. De la poussière et des débris peuvent tomber dans l’orifice ouvert et contaminer l’huile neuve, entraînant une usure prématurée.

Puis-je simplement faire l’appoint d’huile au lieu de la vidanger ?

Il est possible de faire l’appoint entre deux vidanges, mais cela ne remplace pas une vidange complète. Avec le temps, l’huile se dégrade et accumule des contaminants. Des vidanges complètes régulières sont essentielles pour assurer la fiabilité à long terme.
