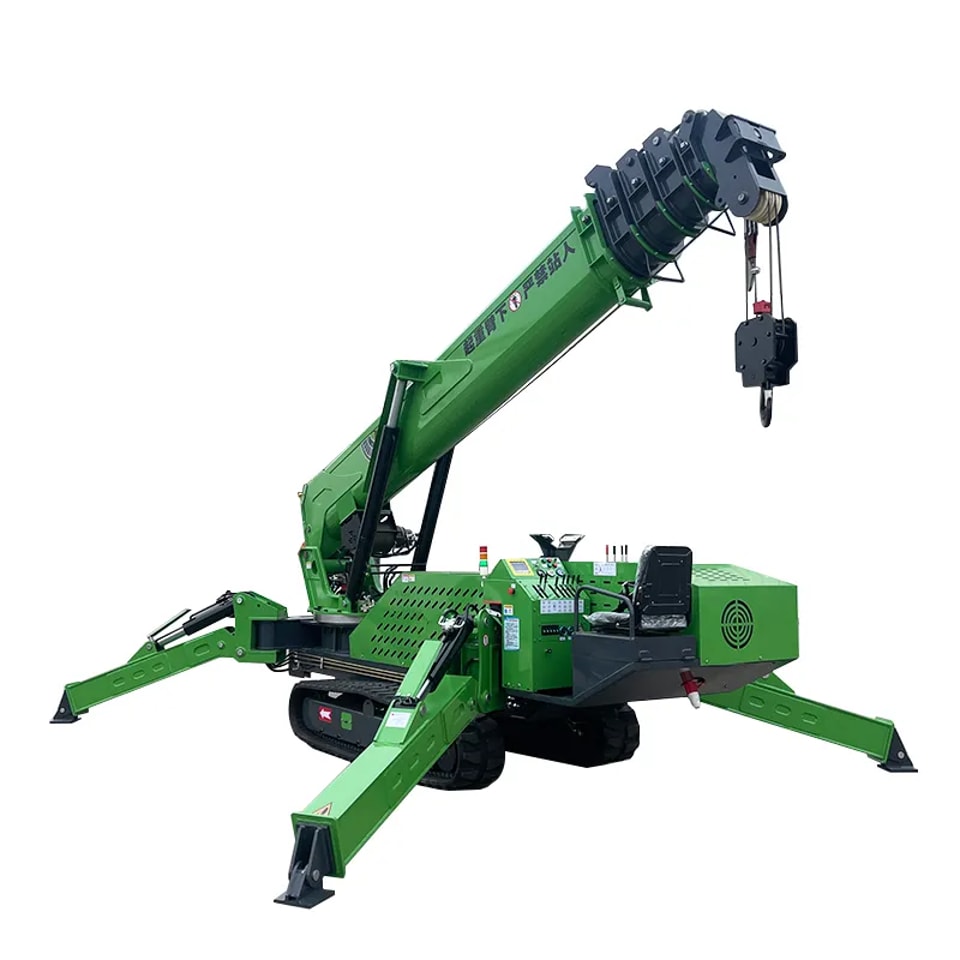

Grue araignée HTSC8.0 de 8 tonnes
Notice de la grue araignée de 8 tonnes

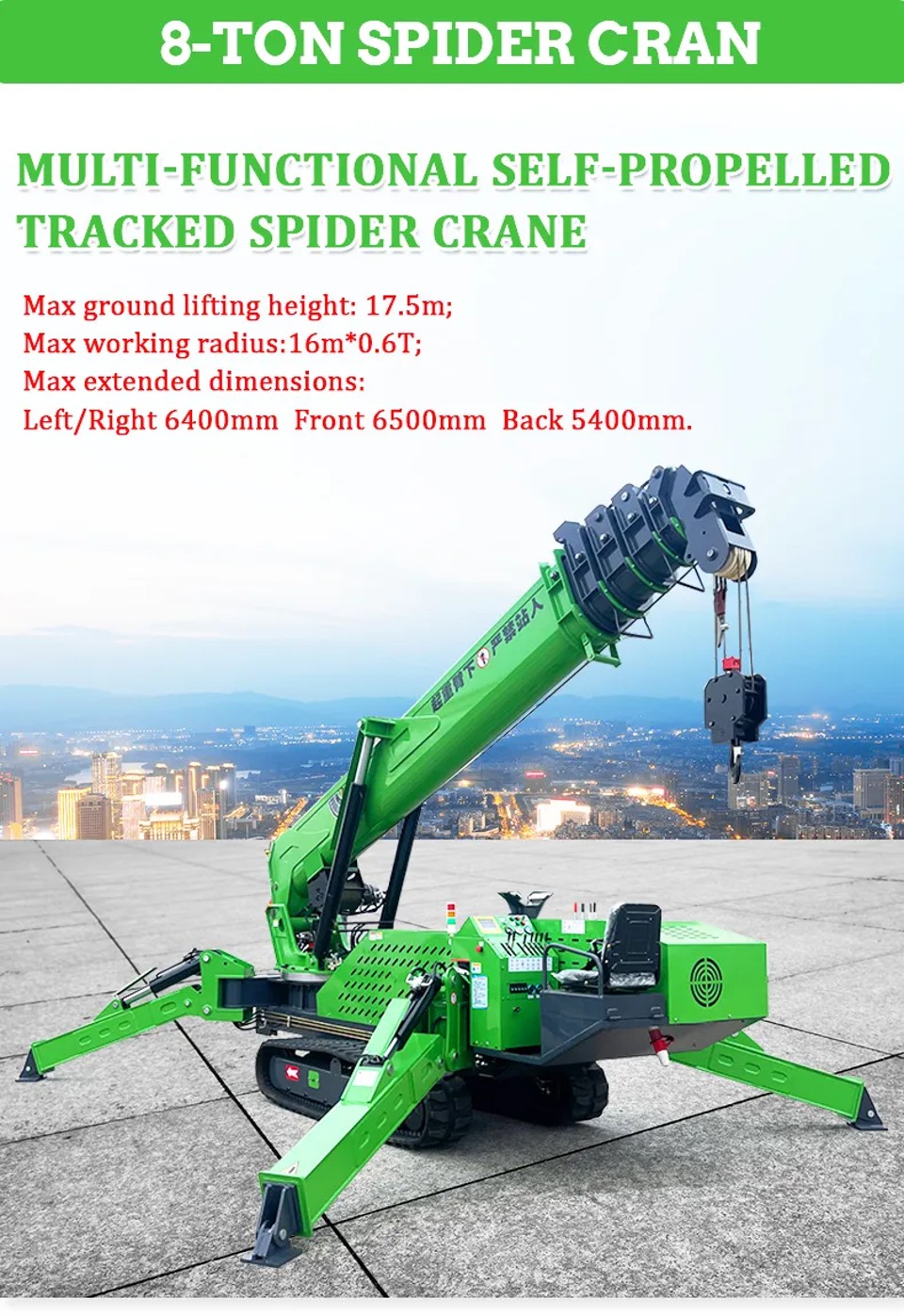

GRUE ARAIGNÉE SUR CHENILLES AUTOPROPULSÉE MULTIFONCTION
Hauteur maximale de levage au-dessus du sol : 17,5 m ;
Portée de travail maximale : 16 m × 0,6 t ;

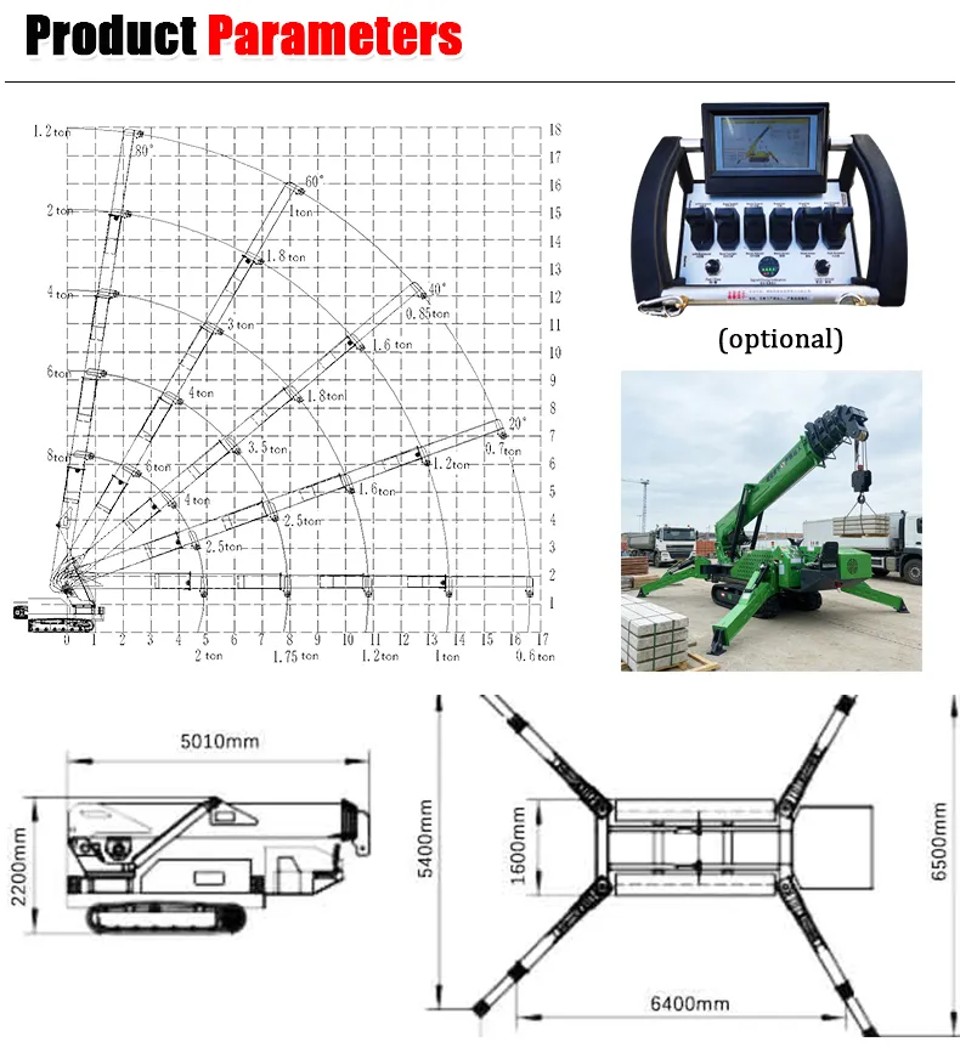

Dimensions maximales en extension :
Gauche/droite : 6 400 mm ; avant : 6 500 mm ; arrière : 5 400 mm.
Polyvalente
Adaptée aux chantiers, entrepôts, activités logistiques et travaux paysagers, elle convient parfaitement aux opérations de levage, de transport et de maintenance.

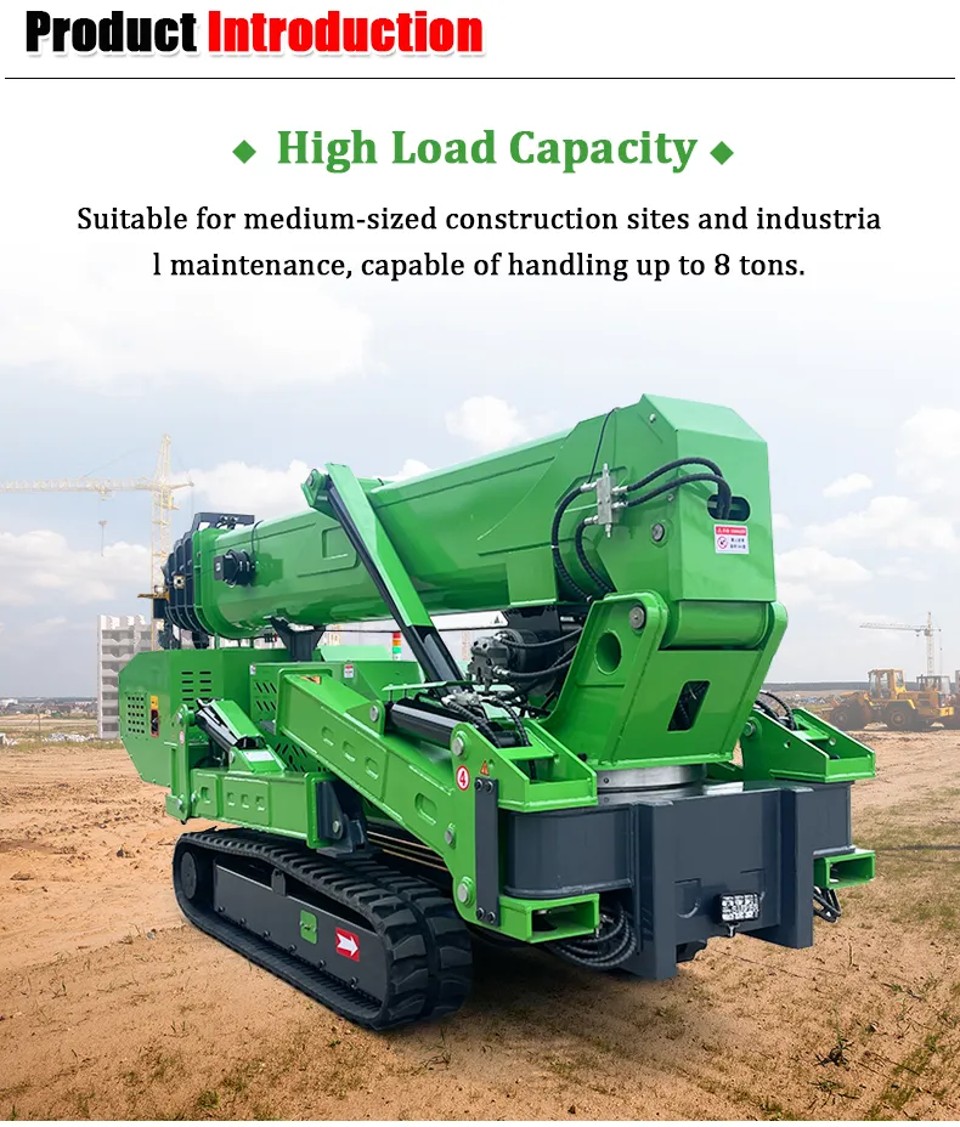

Grande capacité de levage
Adaptée aux chantiers de taille moyenne et à la maintenance industrielle, elle peut lever jusqu’à 8 tonnes.

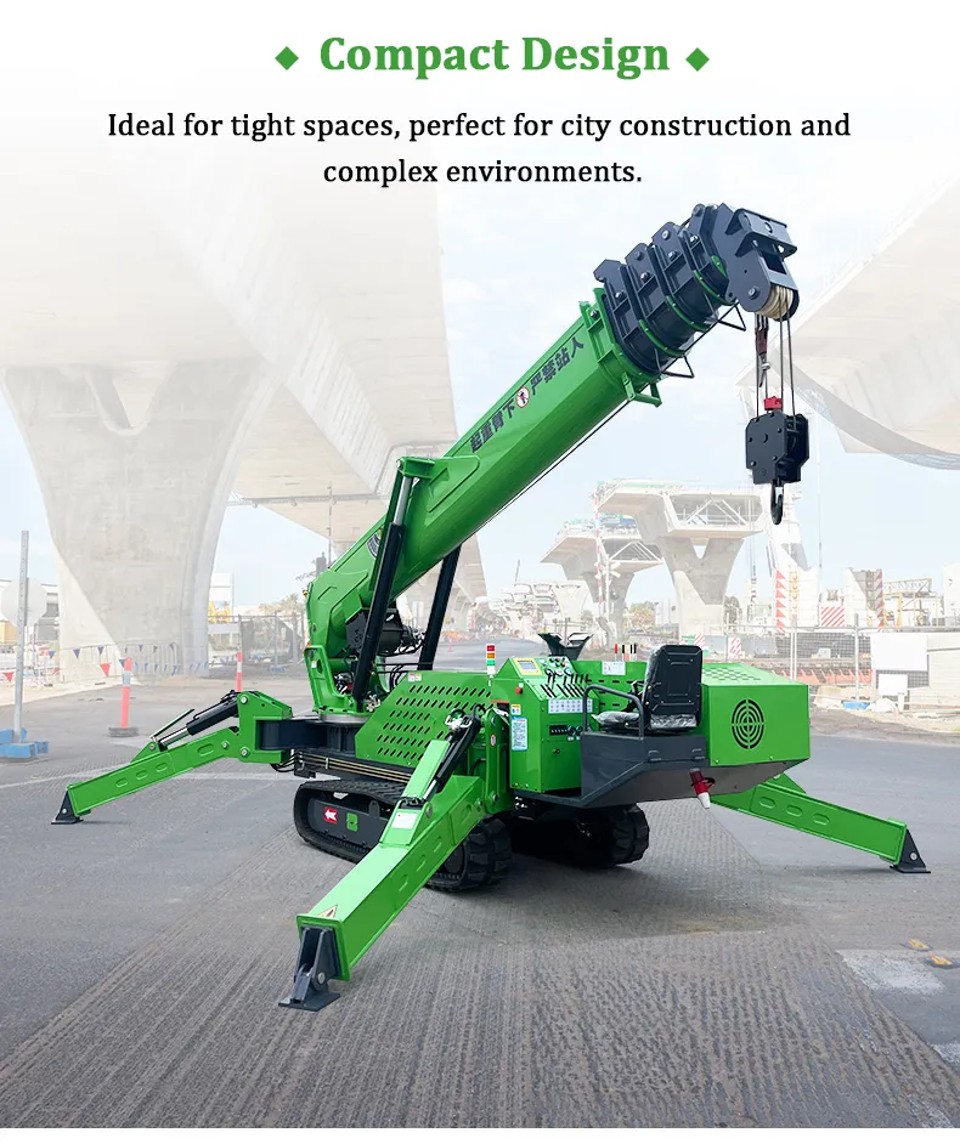

Conception compacte
Idéale dans les espaces restreints, elle convient parfaitement aux chantiers urbains et aux environnements complexes.

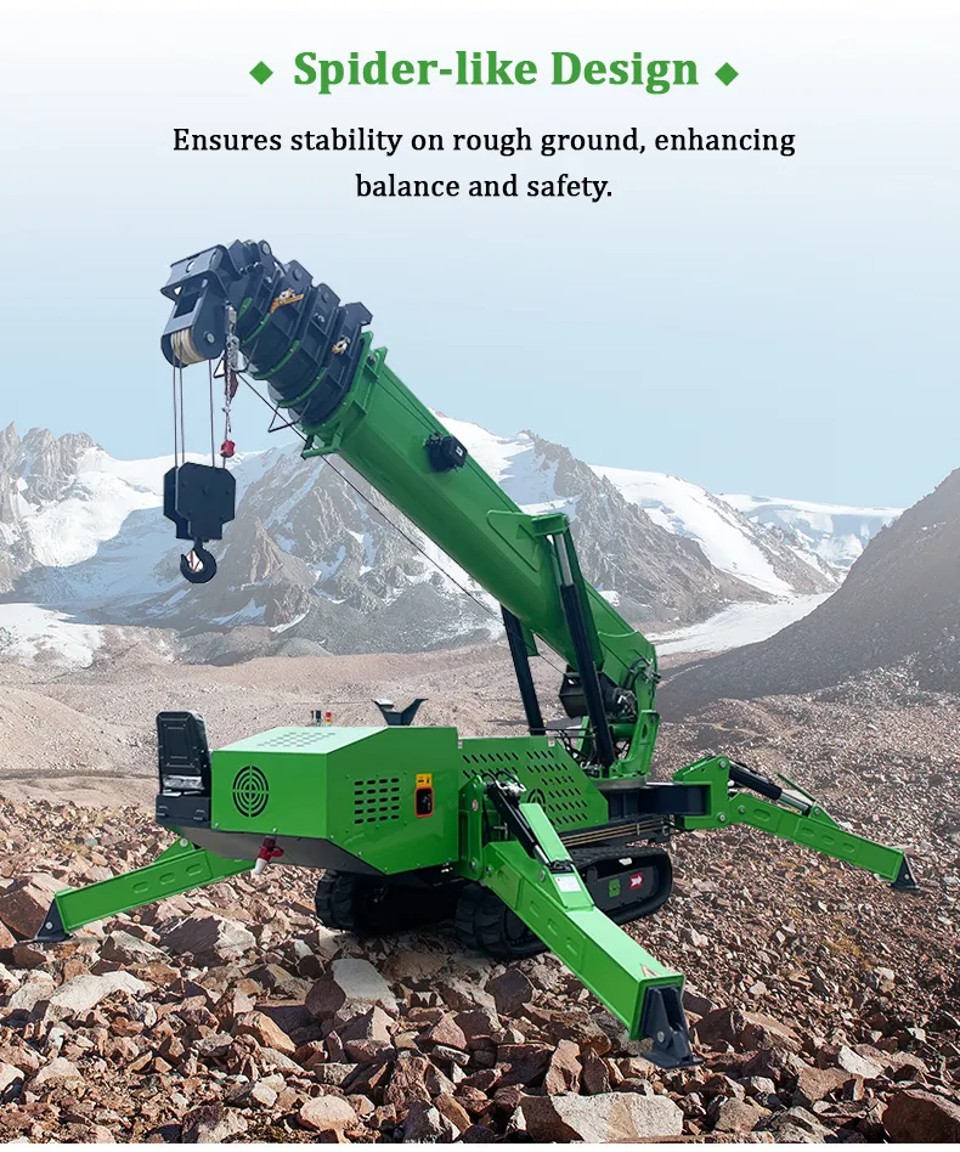

Conception en araignée
Elle garantit une bonne stabilité sur les terrains accidentés et améliore l’équilibre ainsi que la sécurité.

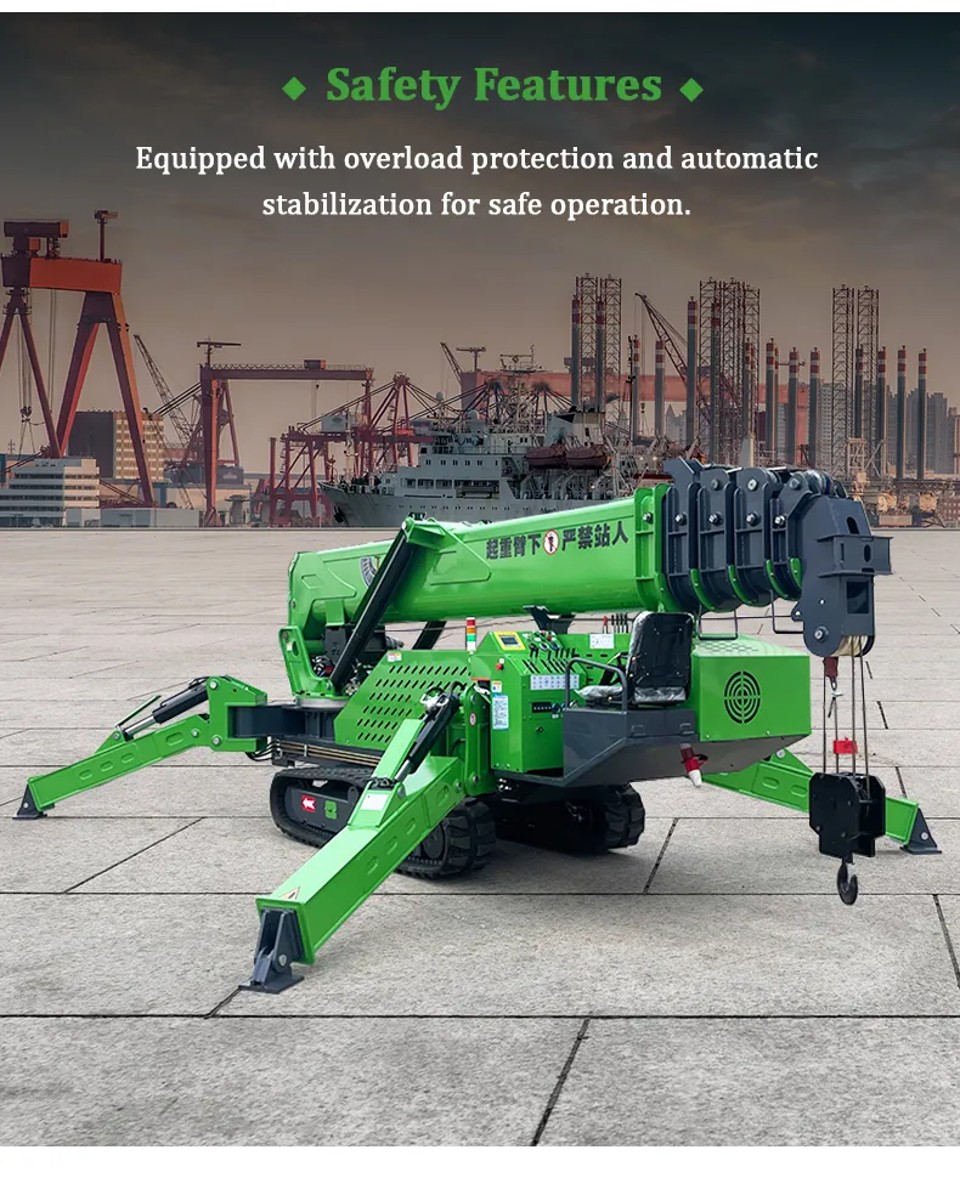

Dispositifs de sécurité
Équipée d’une protection contre les surcharges et d’une stabilisation automatique pour une utilisation en toute sécurité.

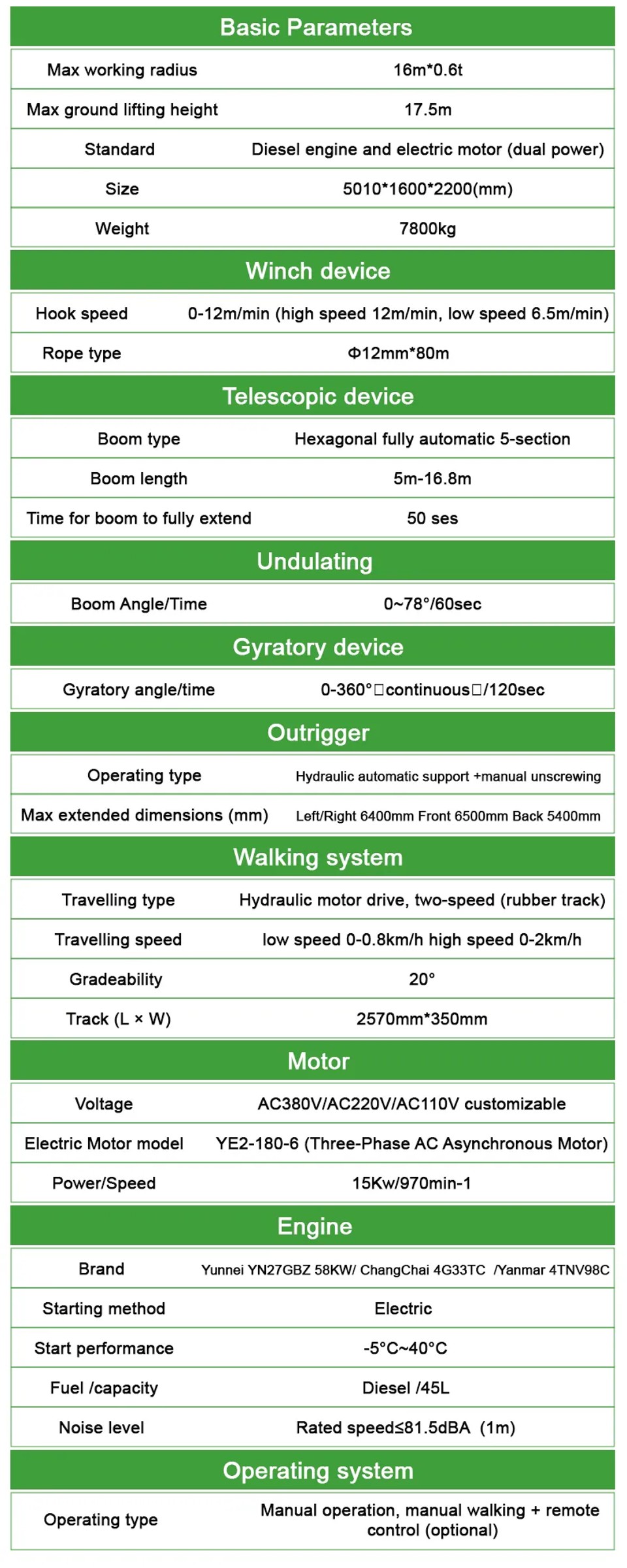

Caractéristiques de la grue araignée de 8 tonnes
| Caractéristiques générales | |
| Portée de travail maximale | 16 m × 0,6 t |
| Hauteur maximale de levage au-dessus du sol | 17,5 m |
| Norme | Moteur diesel et moteur électrique (double motorisation) |
| Dimensions | 5 010 × 1 600 × 2 200 mm |
| Poids | 7 800 kg |
| Treuil | |
| Vitesse de levage du crochet | 0 à 12 m/min (vitesse rapide : 12 m/min ; vitesse lente : 6,5 m/min) |
| Type de câble | Ø 12 mm × 80 m |
| Dispositif télescopique | |
| Type de flèche | Hexagonal automatique intégral à 5 sections |
| Longueur de la flèche | 5 m–16,8 m |
| Durée de déploiement complet de la flèche | 50 s |
| Ondulant | |
| Angle de la flèche / durée | 0–78° / 60 s |
| Dispositif de rotation | |
| Angle / durée de rotation | Rotation continue de 0 à 360° / 120 s |
| Système de déplacement | |
| Type de déplacement | Entraînement hydraulique, deux vitesses (chenilles en caoutchouc) |
| Vitesse de déplacement | Vitesse lente : 0–0,8 km/h ; vitesse rapide : 0–2 km/h |
| Aptitude en pente | 20° |
| Chenille (L × l) | 2 570 mm × 350 mm |
| Moteur | |
| Tension | AC 380 V / AC 220 V / AC 110 V, personnalisable |
| Modèle du moteur électrique | YE2-180-6 (moteur asynchrone triphasé) |
| Puissance / vitesse | 15 kW / 970 min⁻¹ |
| Moteur | |
| Marque | Yunnei YN27GBZ 58 kW / ChangChai 4G33TC / Yanmar 4TNV98C |
| Mode de démarrage | Électrique |
| Conditions de démarrage | −5 °C à 40 °C |
| Carburant / capacité | Diesel / 45 L |
| Niveau sonore | Niveau sonore à régime nominal ≤ 81,5 dB(A) (à 1 m) |
| Système de commande | |
| Mode de commande | Commande manuelle, déplacement manuel + télécommande (en option) |

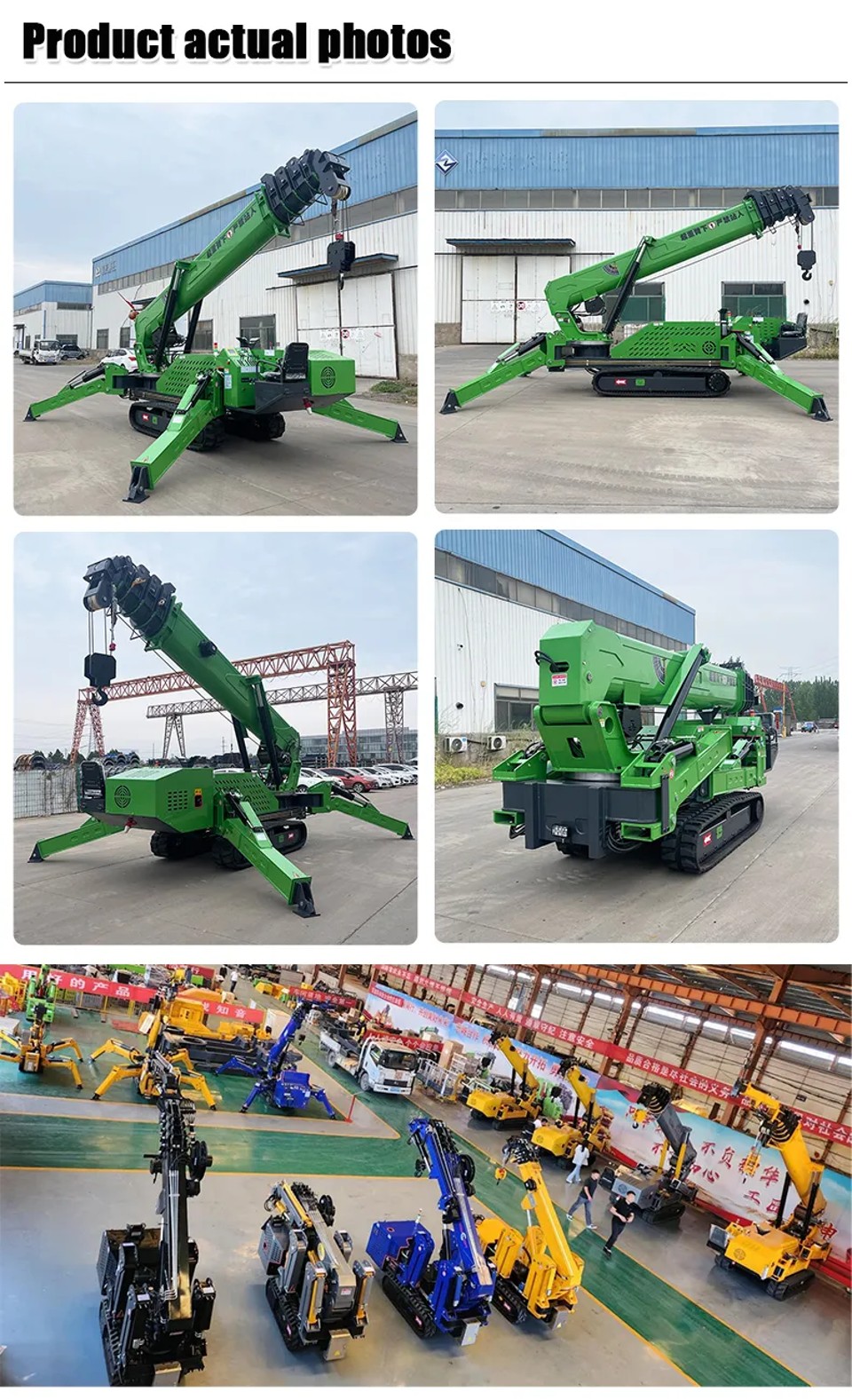

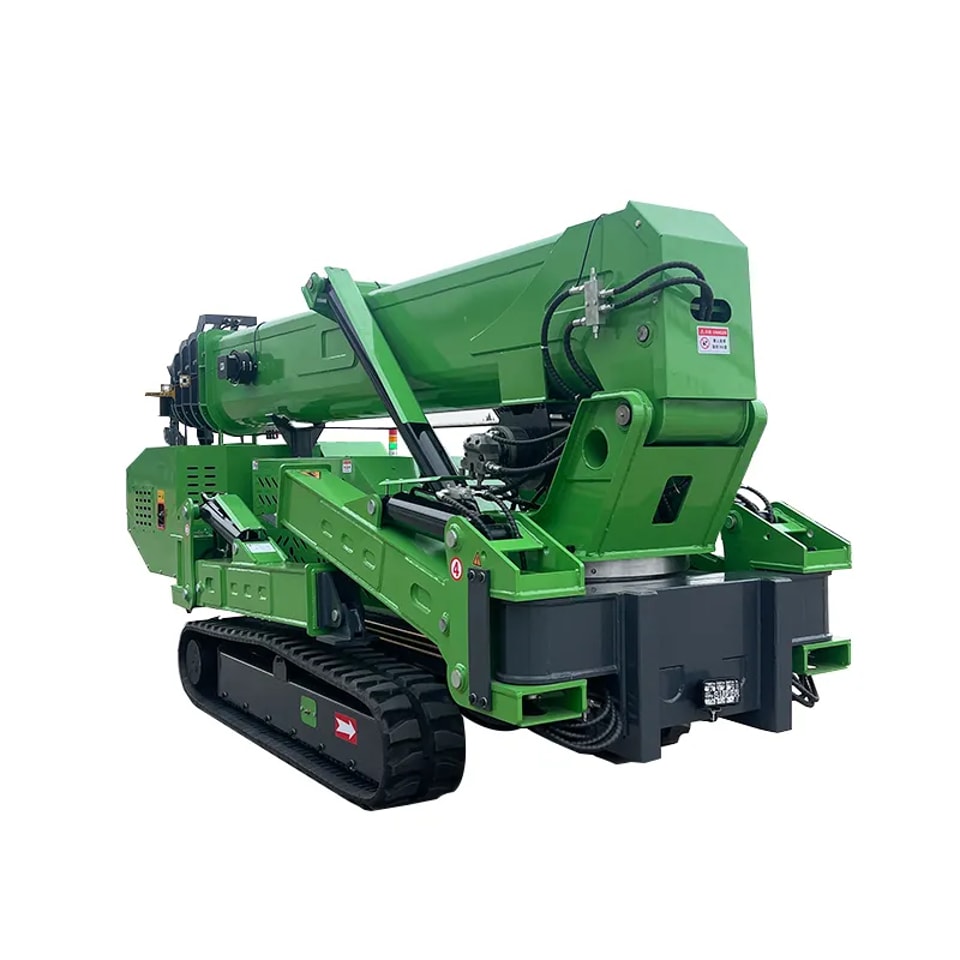

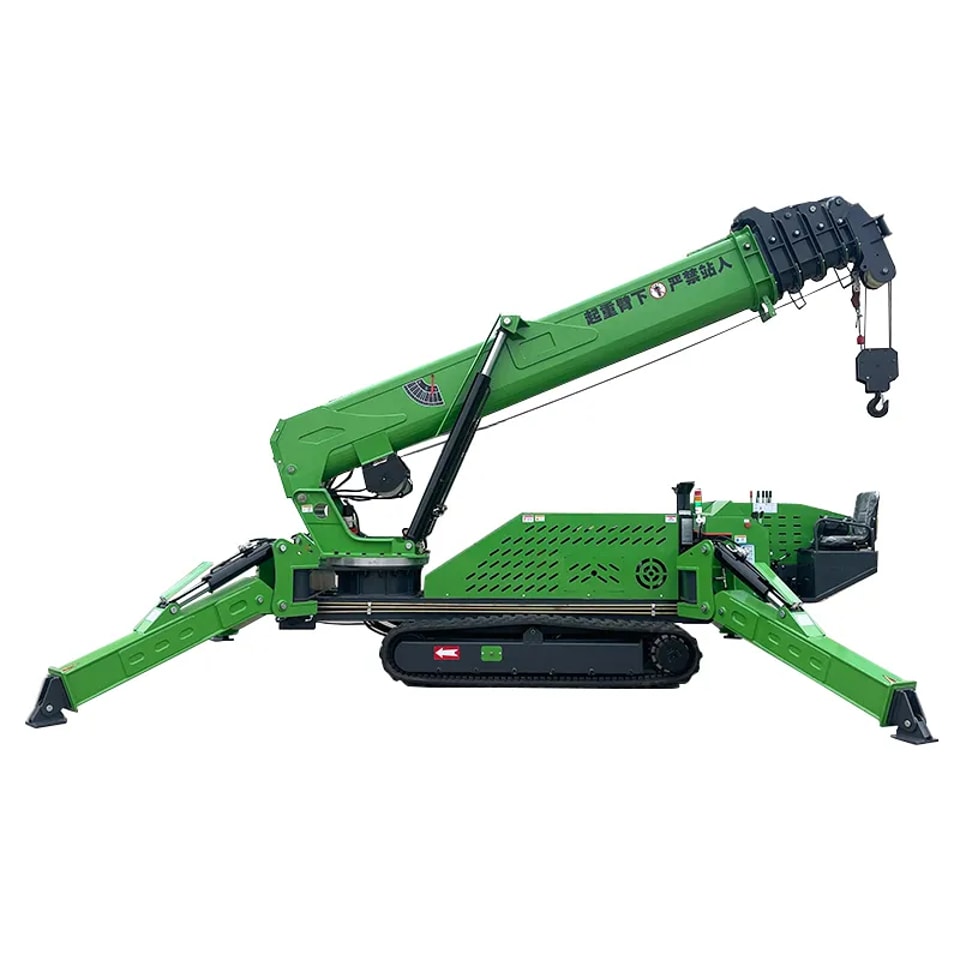

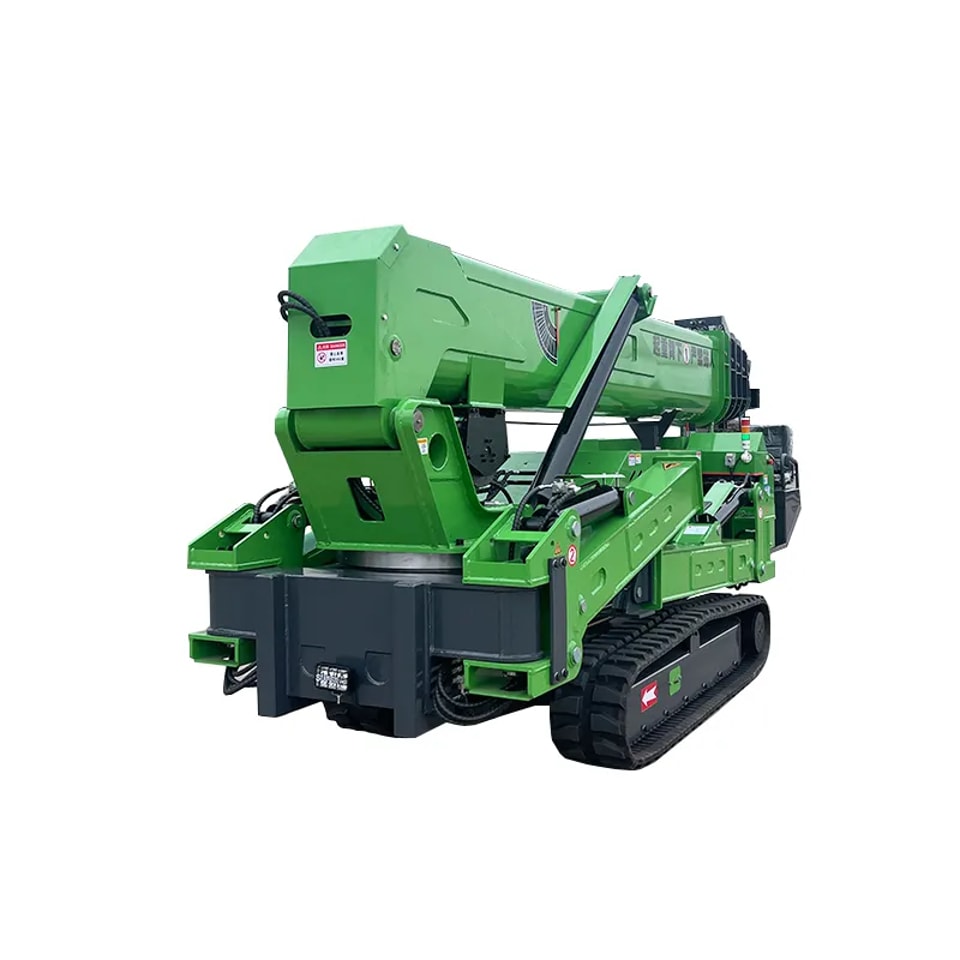

Détails de la grue araignée de 8 tonnes
