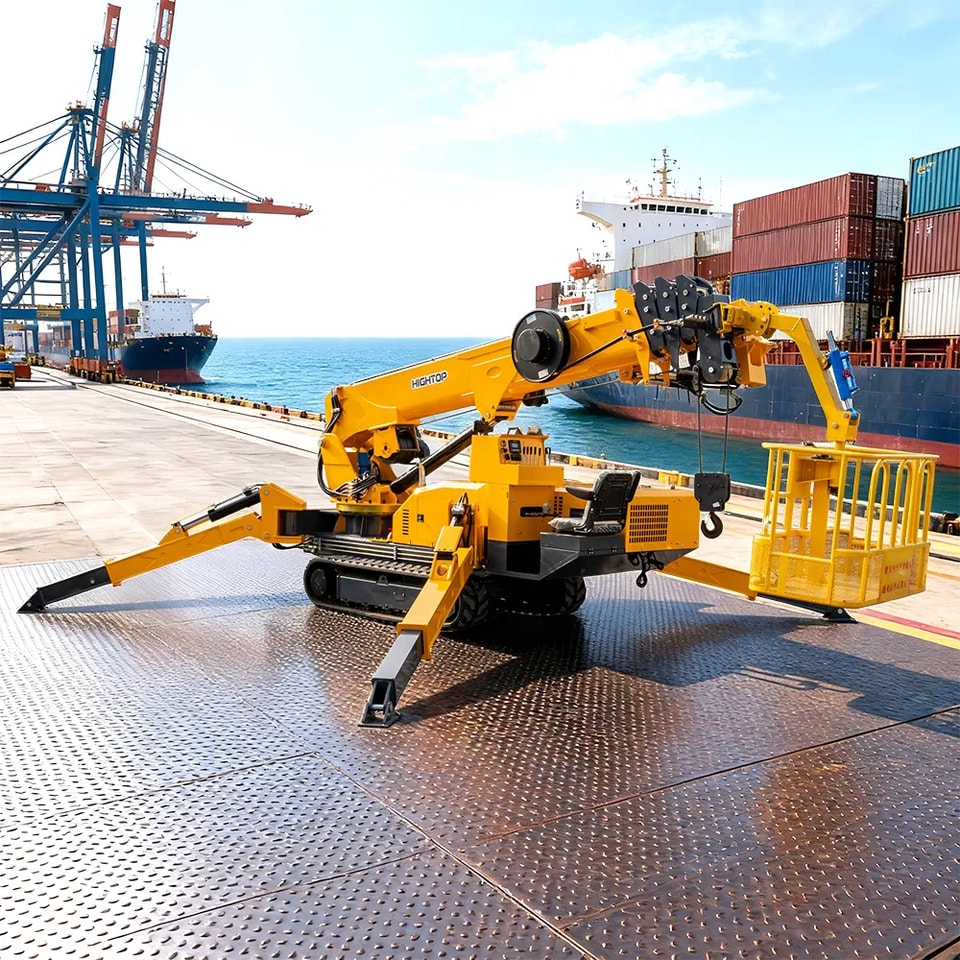

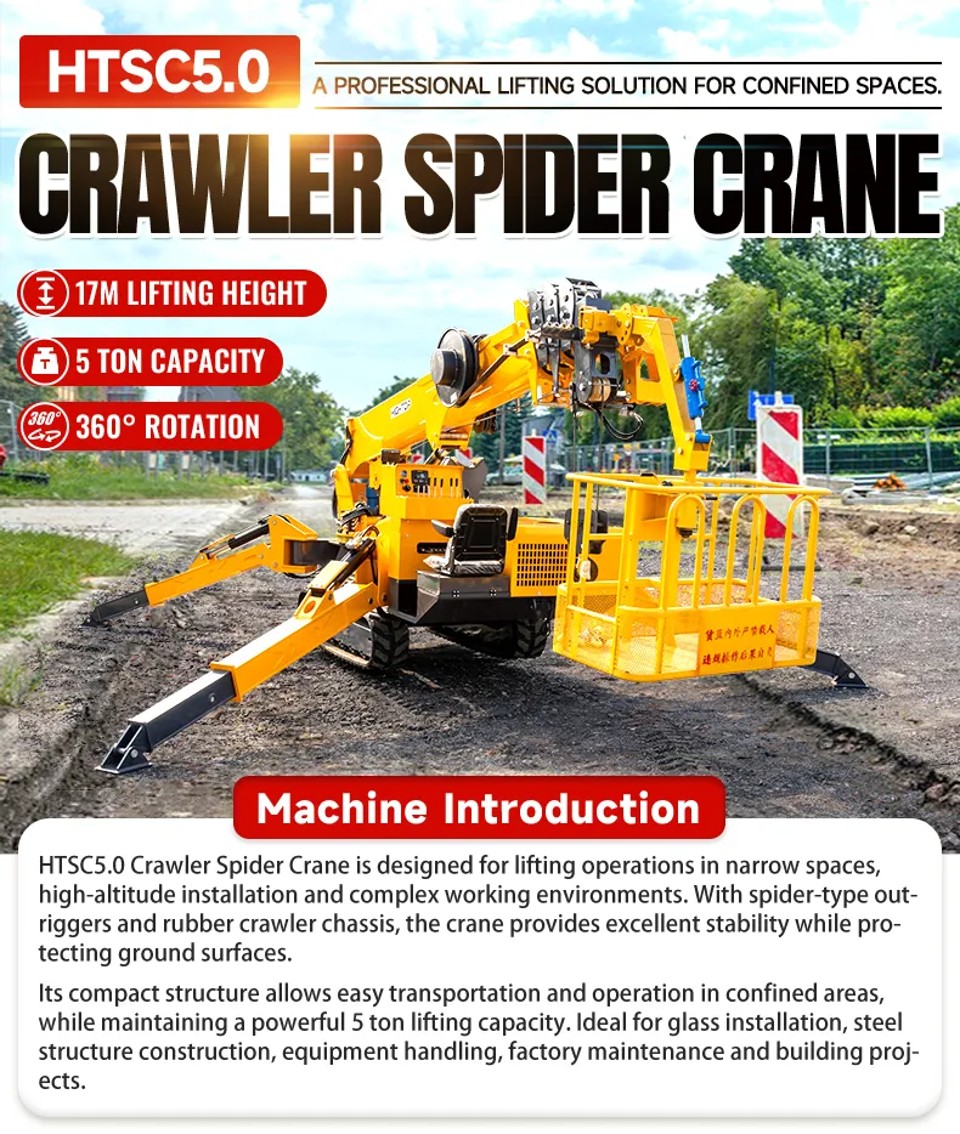

Grue araignée sur chenilles HTSC5 de 5 tonnes pour levage en espaces confinés
Quand l’accès constitue le premier défi du levage
Certains travaux de levage sont difficiles avant même d’accrocher la charge. Les entrées étroites, les sols finis, les toitures et les chantiers urbains à accès restreint peuvent empêcher une grue mobile classique d’atteindre le point de levage.
La HTSC5 aborde ces chantiers autrement. Son châssis sur chenilles, sa largeur compacte de 1 400 mm et sa flèche télescopique permettent aux entrepreneurs de rapprocher l’engin de levage du lieu d’intervention, sans devoir compter sur une grande grue stationnée à distance.
Conçue pour le positionnement, pas seulement pour la capacité de levage

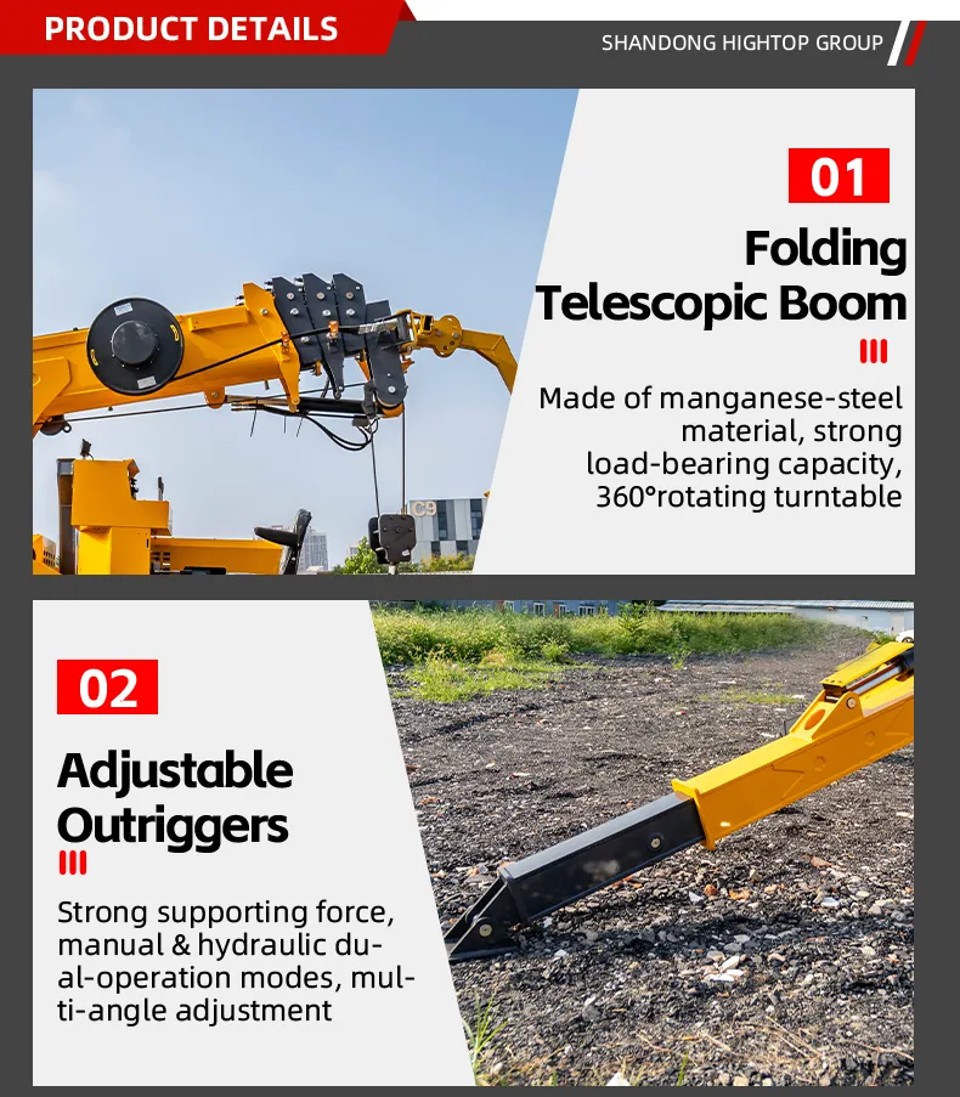

La flèche à cinq éléments atteint jusqu’à 16 m, et le rayon de travail maximal indiqué est de 14,8 m avec une charge de 0,5 tonne. La position de la charge et le rayon de travail sont donc des facteurs essentiels pour planifier ungrue araignée HTSC5chantier.

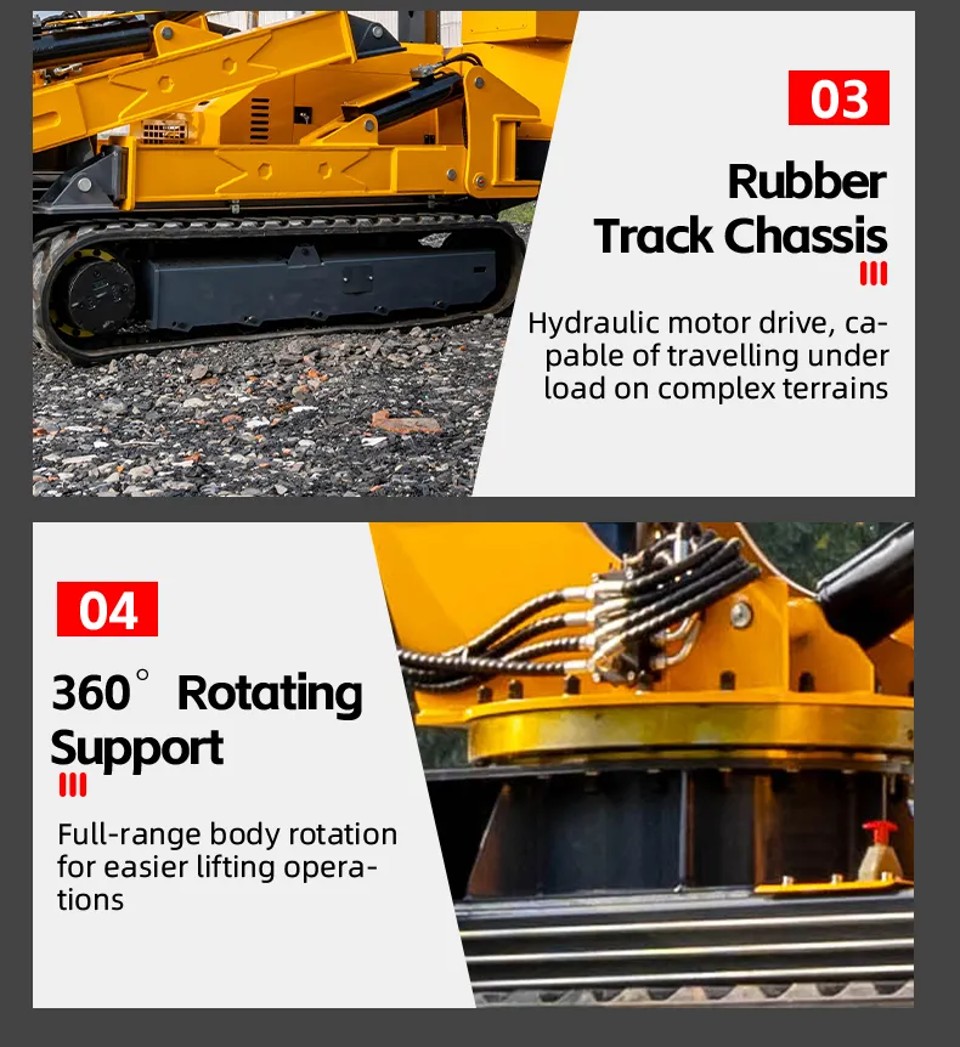

Une fois en position, le système sur chenilles offre deux vitesses de déplacement et peut franchir des pentes de 20°. Les chenilles en caoutchouc conviennent également aux applications où il est important de limiter l’impact au sol, notamment sur les sols intérieurs et dans les espaces paysagers.
Idéale pour les travaux d’installation dans les zones difficiles d’accès

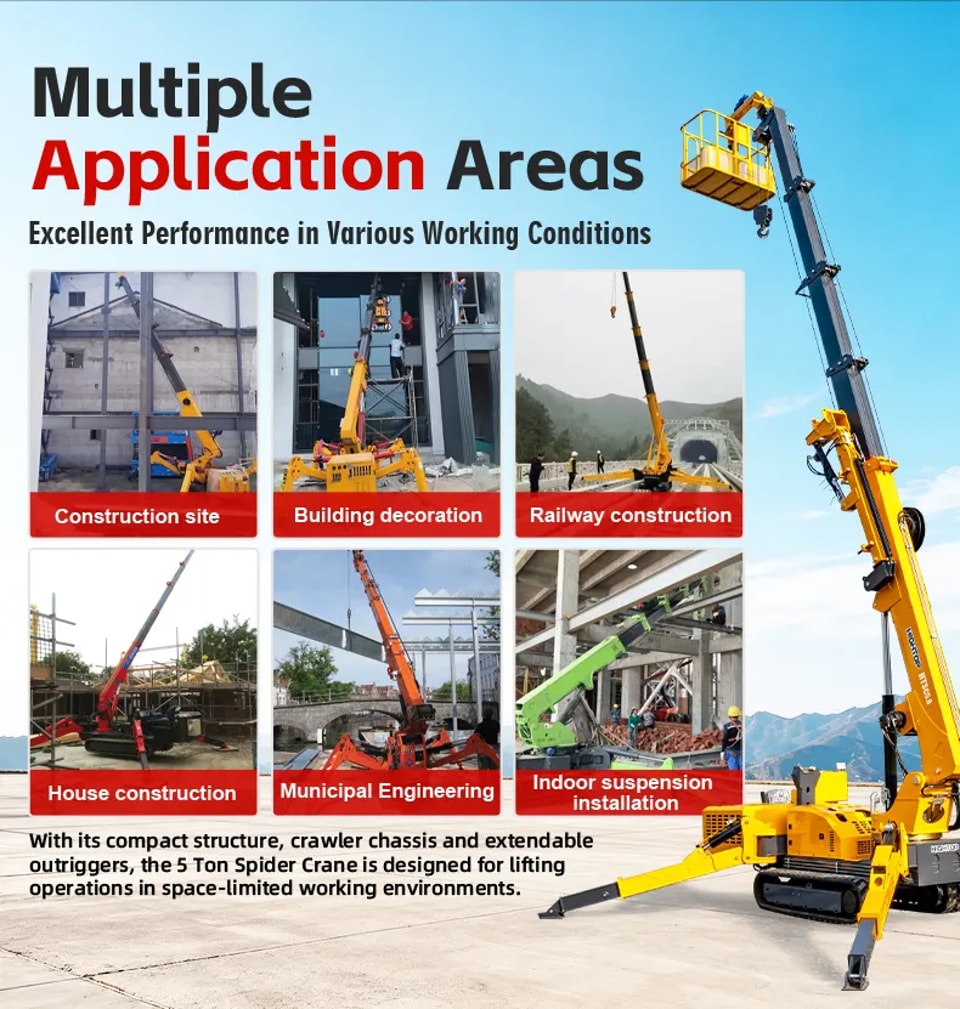

Les entrepreneurs peuvent envisager cet engin pour la mise en place d’équipements à l’intérieur, le levage sur les toitures, la pose de murs-rideaux et de structures métalliques, la manutention d’équipements CVC, la maintenance industrielle et les travaux de rénovation. Ces applications ont un point commun : l’équipement de levage doit accéder à la zone de travail sans nécessiter l’installation d’une grue de grande taille.
La portée de la télécommande sans fil, jusqu’à 100 m, offre aussi davantage de flexibilité lorsque la charge, la structure du bâtiment ou les équipements environnants compliquent le positionnement direct. La machine peut être commandée manuellement ou à distance par télécommande sans fil.
Vérifiez les conditions de levage avant de demander un devis

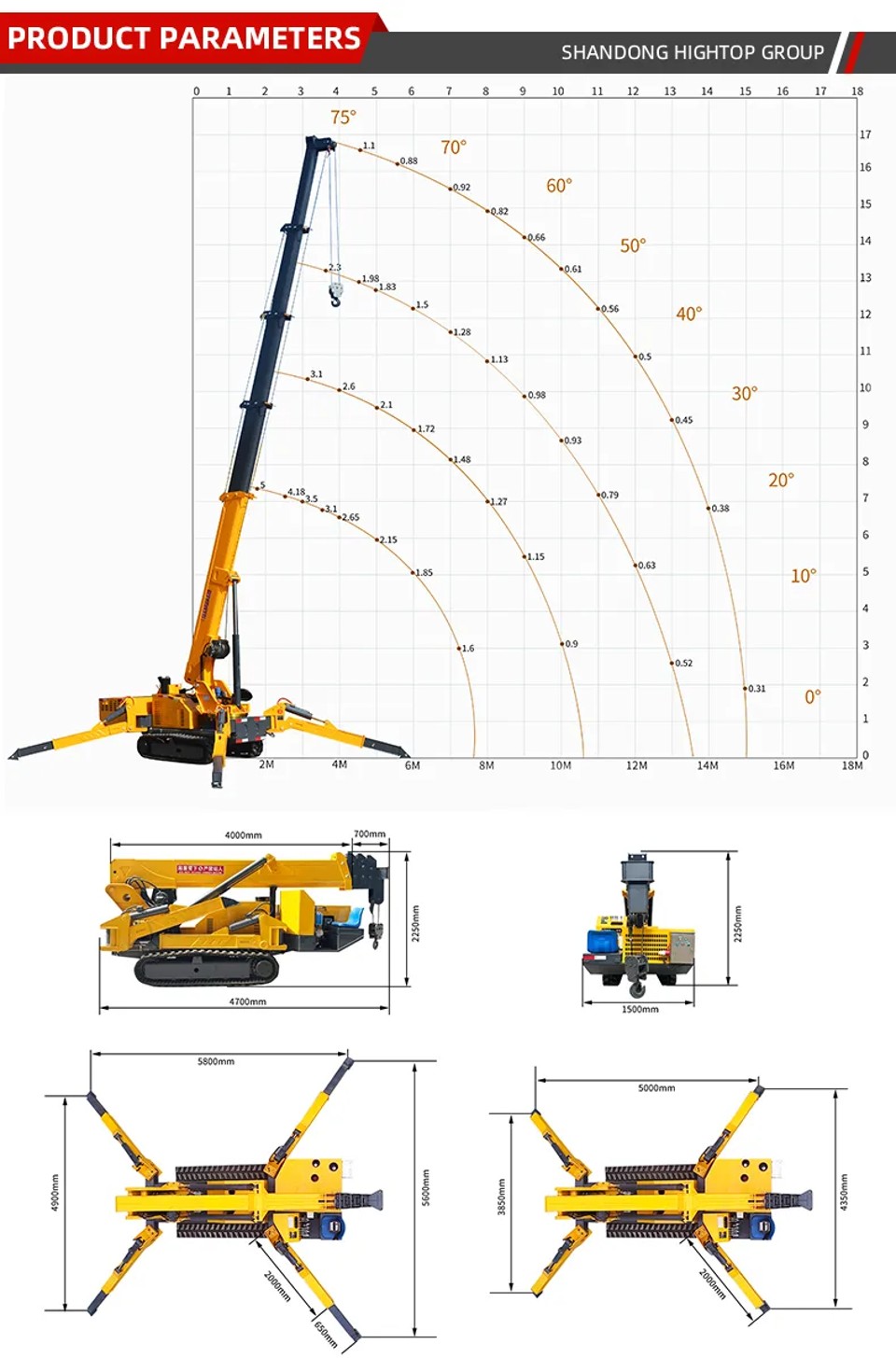

Il ne faut pas choisir une machine de 5 tonnes au seul motif que la charge du projet est inférieure à 5 tonnes. Pour chaque chantier, il est nécessaire de vérifier le diagramme de charges, le rayon et la hauteur de levage, l’état du sol ainsi que l’espace disponible pour l’installation.
Pour les acheteurs à la recherche d’unegrue araignée sur chenilles pour les levages en intérieur ou un Grue compacte pour les accès difficiles, indiquez la charge prévue, la hauteur de levage, le rayon horizontal et les dimensions des accès au chantier afin de déterminer la configuration adaptée.

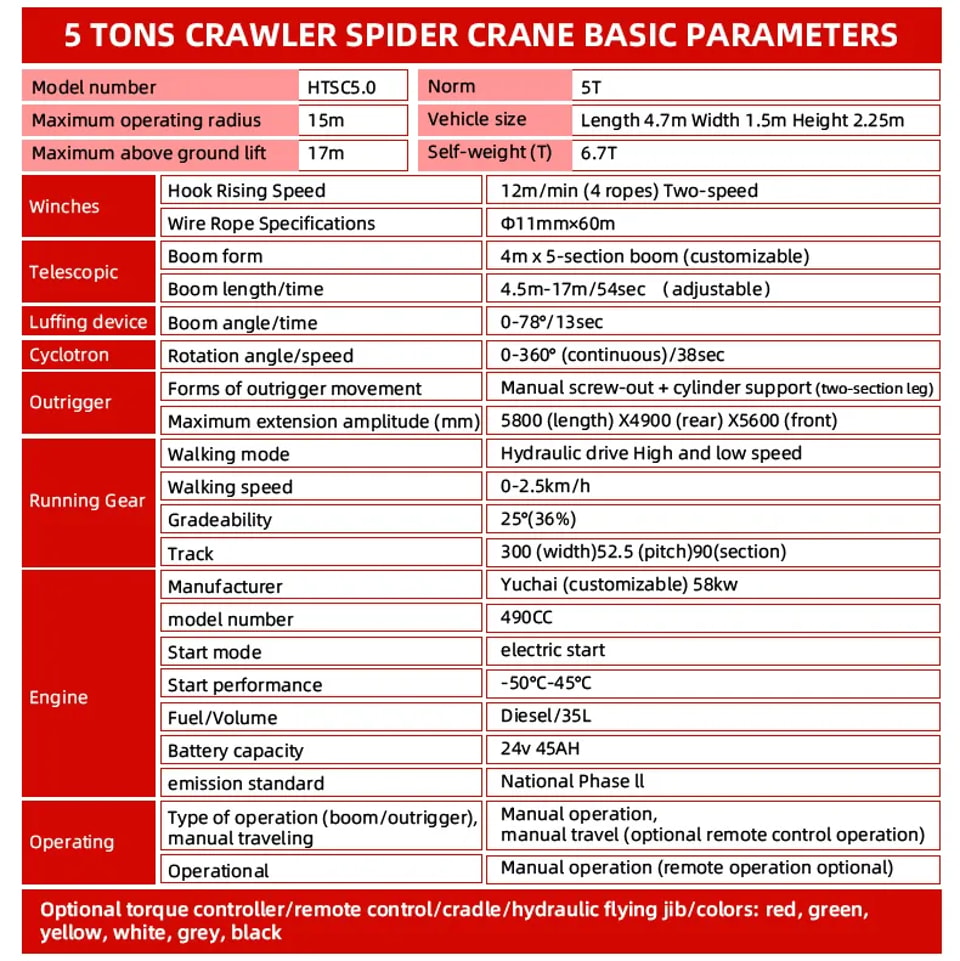

| Caractéristique | HTSC5 |
|---|---|
| Type de machine | Grue araignée sur chenilles |
| Capacité nominale | 5 tonnes |
| Hauteur de levage maximale | 16 m (4 brins) |
| Rayon de travail maximal | 14,8 m à 0,5 tonne |
| Profondeur de levage maximale sous le sol | 65 m |
| Dimensions hors tout | 4 650 × 1 400 × 2 160 mm |
| Poids de la machine | 6 800 kg |
| Type de flèche | Flèche télescopique hexagonale à cinq sections |
| Longueur de la flèche | 4–15,6 m |
| Temps de télescopage de la flèche | 40 s |
| Plage de relevage de la flèche | 0–78° |
| Temps de relevage de la flèche | 46 s |
| Plage de rotation | Rotation continue de 0 à 360° |
| Temps de rotation | 120 s |
| Vitesse de levage | Lente : 6 m/min ; rapide : 11 m/min |
| Câble métallique | Ø 10 mm × 70 m (max.) |
| Portée de la télécommande | 100 m |
| Temps de réponse de la télécommande | 40 ms |
| Type de chenilles | Chenilles en caoutchouc |
| Dimensions des chenilles | 2 200 × 300 mm |
| Vitesse de déplacement | Lente : 0–0,8 km/h ; rapide : 0–2 km/h |
| Aptitude en pente | 20° |
| Modèle de moteur | Yunei YN25GB |
| Puissance du moteur | 37 kW |
| Cylindrée du moteur | 2,5 L |
| Capacité du réservoir de carburant | 40 L |
| Mode de démarrage | Démarrage électrique |
| Configuration standard | Moteur diesel + moteur électrique ; commande manuelle + télécommande sans fil |
| Équipements en option | Fléchette hydraulique, flèche auxiliaire, nacelle suspendue, télécommande proportionnelle électrohydraulique, limiteur de couple, sortie simple à deux niveaux, alarme à trois cercles, mise à niveau par simple pression d’un bouton, alarme des stabilisateurs, alarme d’enroulement du crochet et alarme de surcharge |
Le HTSC5 peut-il être utilisé lorsqu’une grue mobile conventionnelle ne peut pas accéder au chantier ?
Il peut convenir aux opérations de levage dans des espaces à accès restreint, lorsque les dimensions de la machine et son positionnement sont des contraintes. Le HTSC5 affiche une largeur hors tout de 1 400 mm et un train de roulement à chenilles, ce qui impose une planification d’accès différente de celle d’une grue montée sur camion conventionnelle. Avant l’achat, il convient de vérifier l’entrée, le parcours de manœuvre et la zone d’installation.
Le HTSC5 convient-il aux travaux de levage en intérieur ?
Oui. La machine est conçue pour le levage en intérieur et l’installation d’équipements. Ses chenilles en caoutchouc, sa largeur hors tout de 1 400 mm et sa rotation continue à 360° la rendent adaptée à certains environnements d’installation intérieurs. Il est recommandé de vérifier la capacité portante du sol, la ventilation, les dimensions des accès et le rayon de levage requis pour le bâtiment concerné.
Cette mini-grue araignée peut-elle être utilisée pour des installations sur toiture ?
Oui. Le levage sur toiture figure parmi les applications prévues. Pour choisir une machine, il ne suffit pas de vérifier si elle peut atteindre la hauteur requise : il faut également s’assurer qu’elle peut lever la charge souhaitée au rayon horizontal réel. Le HTSC5 offre une hauteur de levage maximale de 16 m et un rayon de travail maximal annoncé de 14,8 m pour une charge de 0,5 tonne.
Comment savoir si la capacité de 5 tonnes est suffisante pour mon chantier ?
Ne choisissez pas la grue en vous basant uniquement sur sa capacité nominale de 5 tonnes. Le poids de la charge, la hauteur de levage et le rayon de travail doivent être pris en compte ensemble. Le rayon de travail maximal annoncé de 14,8 m correspond à une charge de 0,5 tonne. Pour obtenir un devis, indiquez le poids de votre charge et le rayon requis.
Le HTSC5 convient-il à l’installation de vitrages et de murs-rideaux ?
La machine est prévue pour l’installation de structures métalliques et de murs-rideaux, ainsi que pour la manutention du verre. Pour unemini-grue araignée pour la pose de vitrages, l’acheteur doit préciser le poids du vitrage ou du composant, la hauteur de levage, la portée horizontale et la position d’installation afin que la configuration de travail puisse être évaluée avant la commande.
Les chenilles risquent-elles d’endommager les sols finis ?
Le HTSC5 est équipé de chenilles en caoutchouc, qui peuvent être utiles lorsqu’il est important de limiter l’impact au sol. Toutefois, cela ne garantit pas que tous les sols finis puissent supporter la machine. Il convient d’évaluer la capacité portante du sol, les protections de surface nécessaires et les conditions du chantier avant toute utilisation.
